G2650 2U eATX智能型节能省电工控机箱

正式量产及出货日期为2012年02月25日, 网页最新更新日期: 2020年12月28日







Animation between 6 slot LPF and 3 slot Full Height

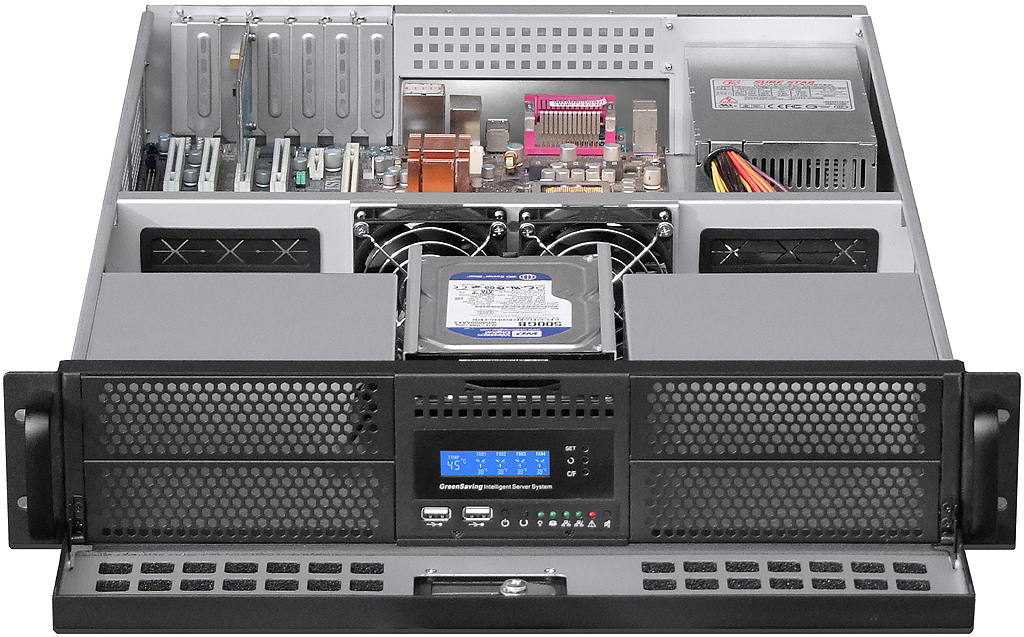

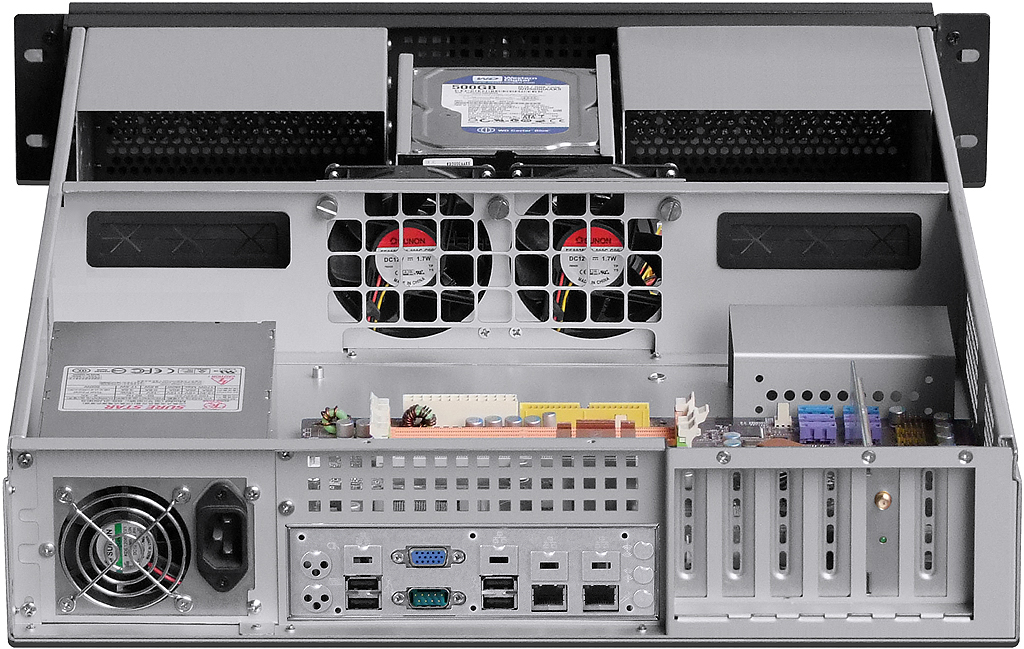

  6-slot Low Profile rear panel as Standard



3-slot Full Height rear panel as Option

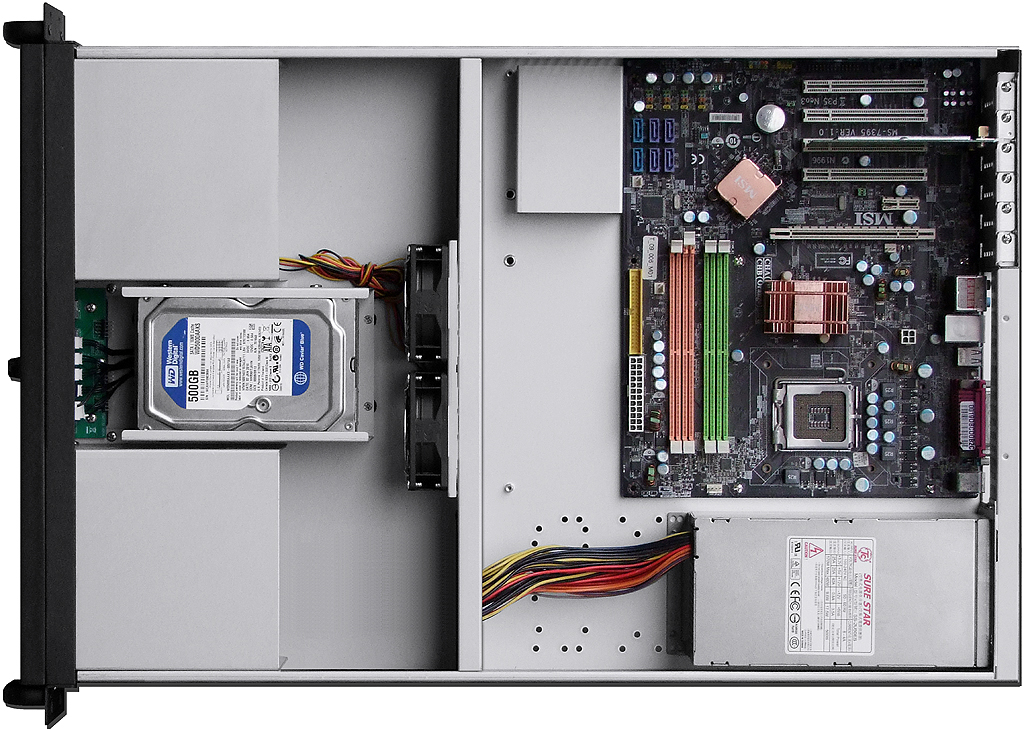

ATX MB and Single PS  eATX MB and Single PS

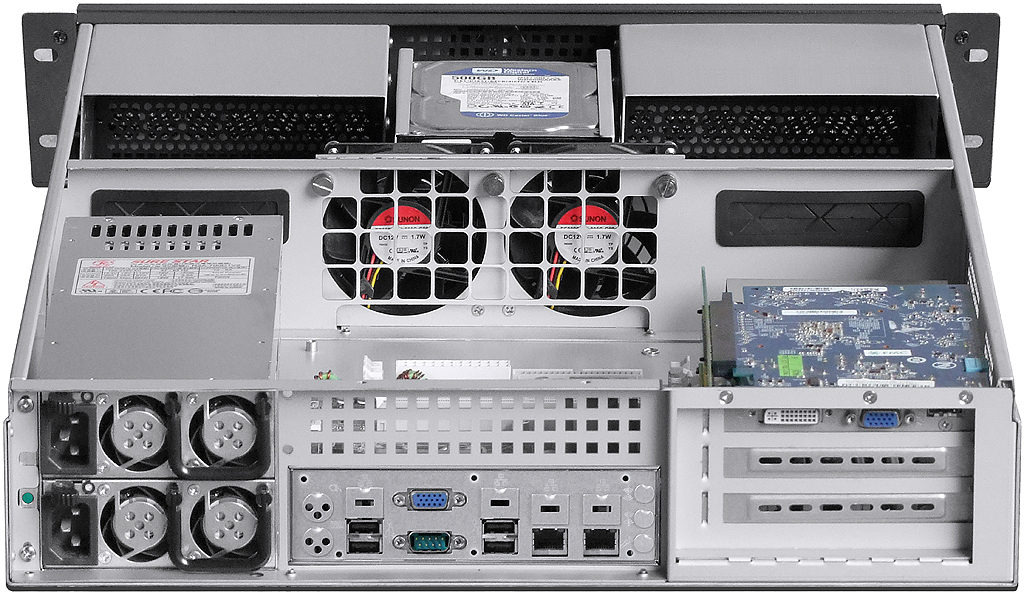

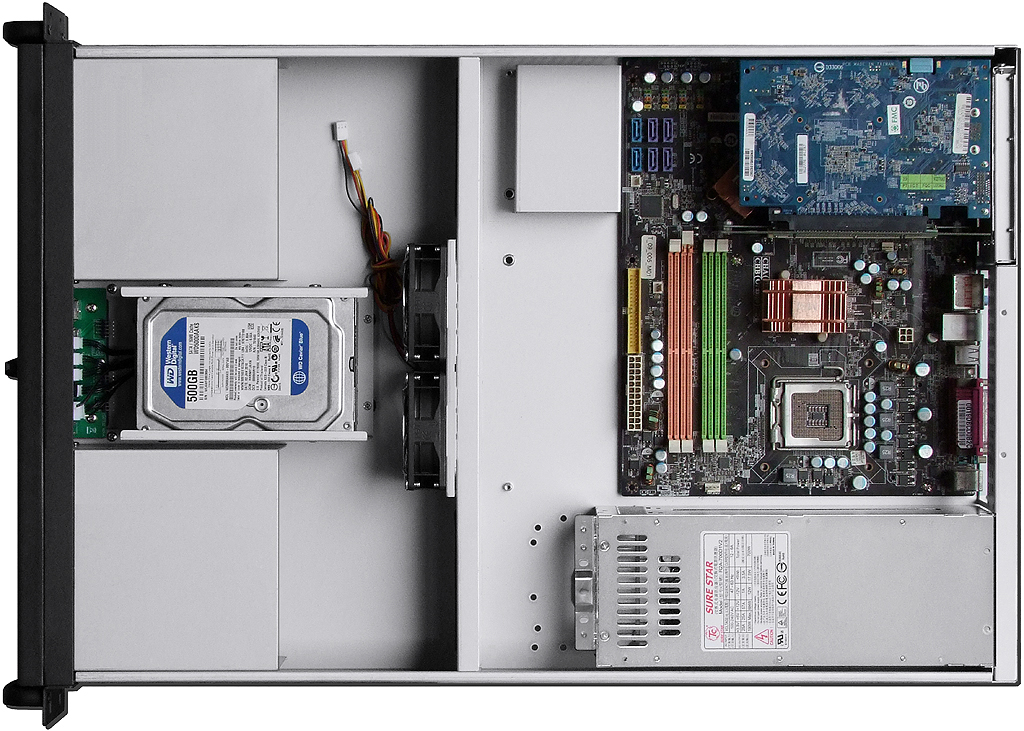

ATX MB and Redundant PS  eATX MB and Redundant PS

* 节能省电功能1: 有效延长风扇寿命, 出厂默认值高於38度C风扇自动启动或低於38度C自动停止运转
* 节能省电功能2: 出厂默认值為38度C, 各組风扇可於30度C~60度C之間, 各自调整启动风扇溫度設定
* 节能省电功能3: 任1组风扇如遇故障状况, 可即刻独立显示故障状况及告警声 (按任1键可停止告警声)
* 节能省电功能4: 节能省电装置出厂默认值为摄氏度显示, 亦可转换成华式度显示 (按C/F键即可转换)

* 存储空间容量: 4组标准5.25吋ODD, 2组标准3.5吋HDD (如主板为ATX可再加装2组标准2.5吋硬盘)

* 3.5吋硬盘架标配减震功能装置, 有效降低震动及提高存储装置寿命

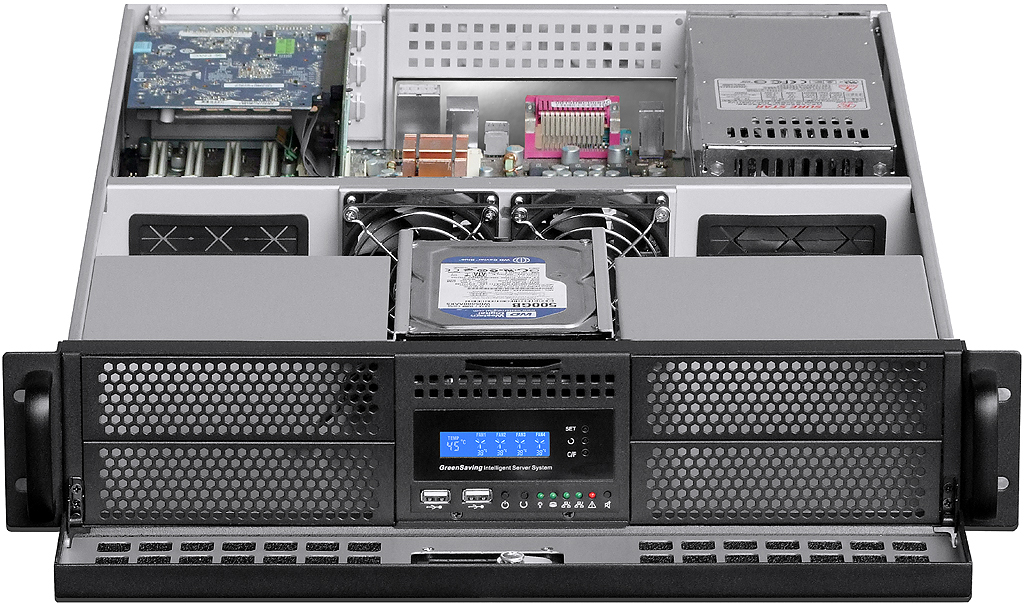

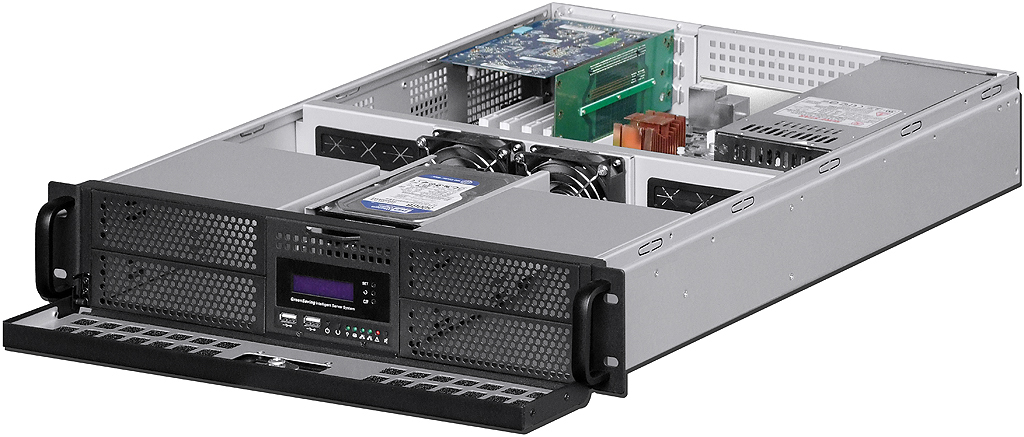

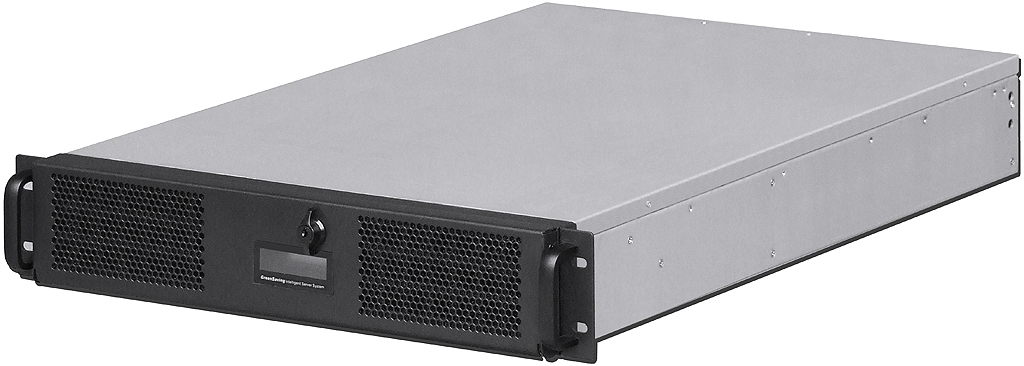

* 标配蝴蝶锁板金前门及可拆换式滤网棉, 热插拔硬盘进行抽取动作时, 前门可事先完全卸除, 避免干涉

* 标配高级高强度铝压铸合金把手, 板金采用韩国高级无杂质SECC 1.2mm~2.0mm厚度钢板 (非一般SGCC无花板金)

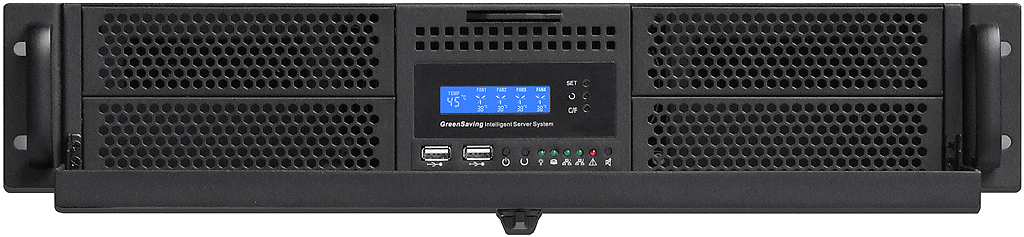

* 标配2组USB 2.0以及LAN/HDD/Power LED灯号显示

* 标配2颗全新稳定Sunon EB60251B1-000C-C99 60mmx25mm内吸式2ball双滚珠轴承风扇

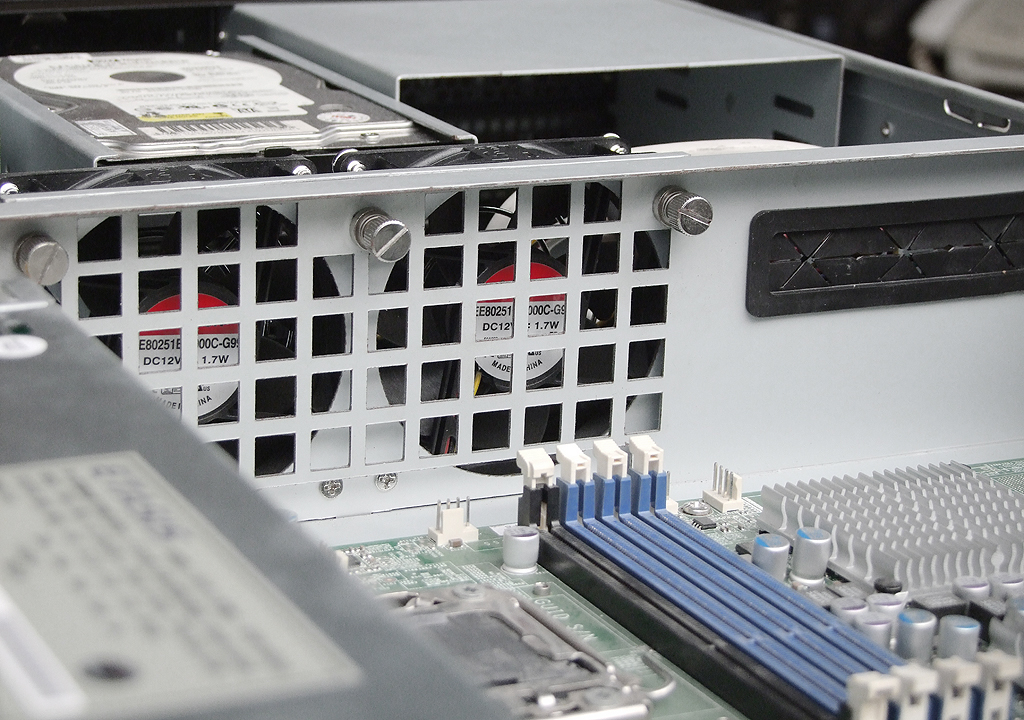

* 标配2组80mmx25mm免螺丝快拆装式风扇固定框架, 方便系统维护

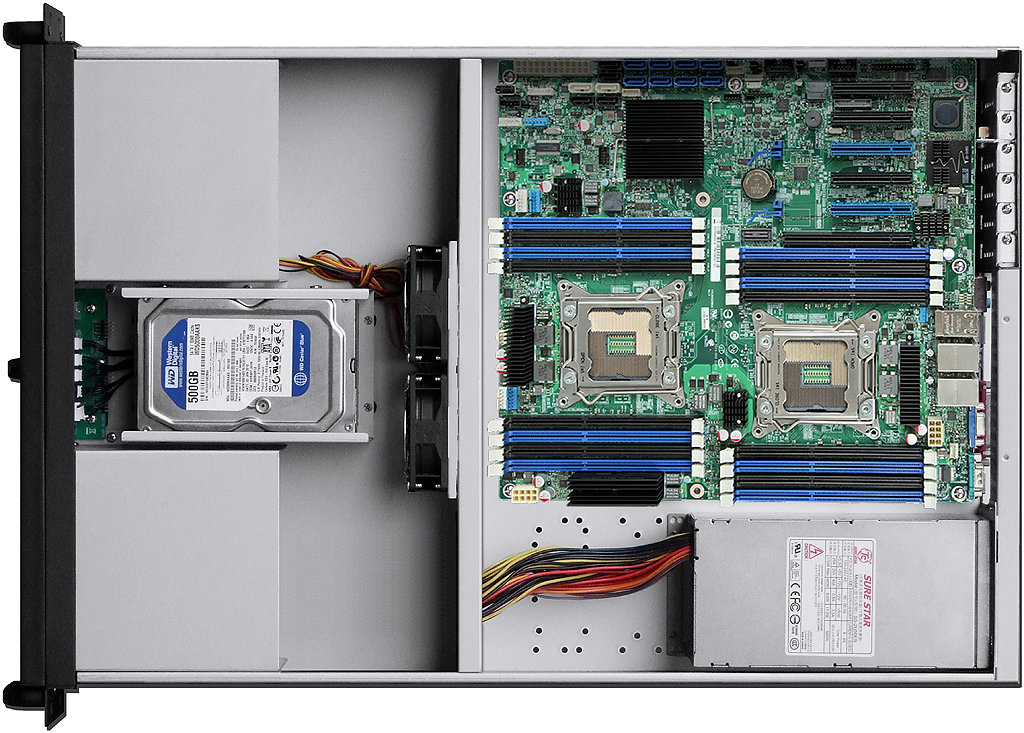

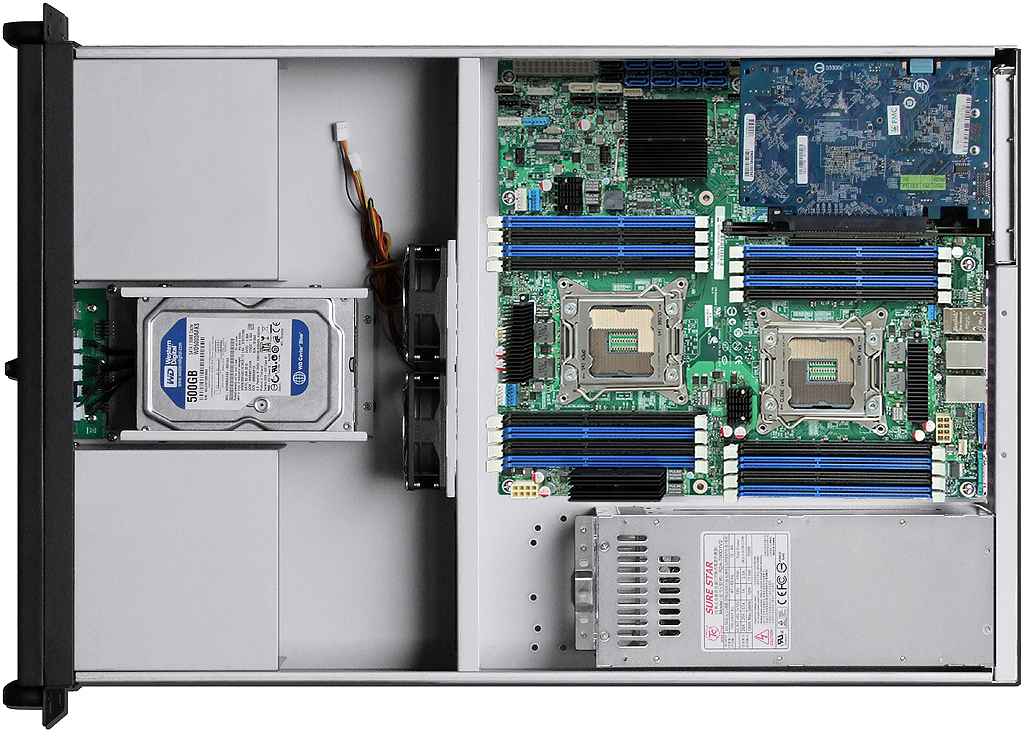

* 支持主板: EEB 12"×13", CEB 12"×10.5", ATX 12"x9.6", MicroATX 9.6"x9.6", Mini-ITX 6.7"x6.7"

* 支持电源: 标准1U FlexATX电源, 或2U单体电源, 或2U热插拔冗余电源安装 (可支持电源最大深度300mm)

* 标配1U FlexATX电源固定支架于机箱后板: 可支持标准1U FlexATX单体电源

* 标配2U单体电源固定支架于零件包内: 可支持添诚SS-2U系列, 新巨P2H-5501V/P2G-5600V/P2M-6600P/P2M-5800V
* 如安装2U冗余电源, 后板不需任何电源固定支架即可安装: 可支持添诚R2A系列, 新巨R2W-5600P3V以及G1W2系列

* 标配6 slot竖式半高扩充卡固定后窗 (支持扩充卡最大深度342mm)

* 选购: 3 slot横式全高扩充卡固定后窗及各式2U转接卡 (支持扩充卡最大深度342mm)

* 标准烤漆颜色: 高强度耐刮伤黑色细沙纹烤漆于机箱前部, 表面贴膜保护防刮伤
* 中国工控全球质量保固三年 (含标准配备风扇及所有电子零组件, 质量保证)

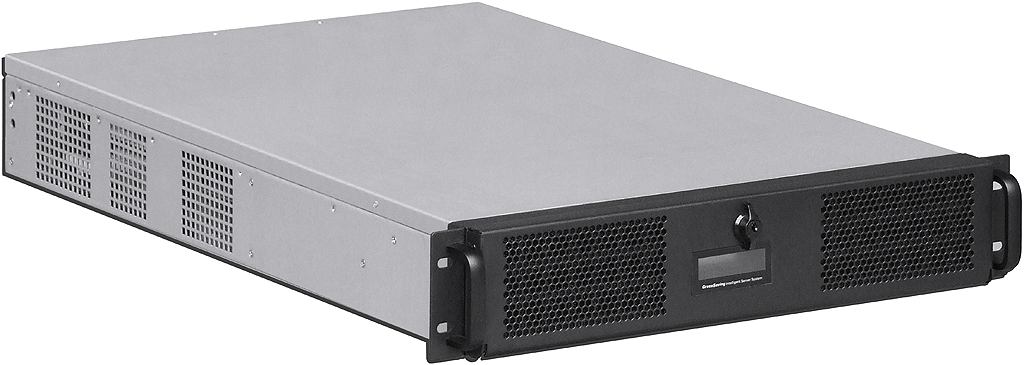

* 机型外型尺寸: 19" x 2U x 650mm (25.59"深)
* 零件包明细: #6圆头x26, M3沉头x24, M6 to #6主板加高柱x7, 钥匙x2, 2U单体电源固定支架x1

* 包装明细: NW 12 KGM, GW 14 KGM, 2.63 CUFT (纸箱尺寸78x56x17cm)
* 我司绿色节能省电服务器专利法律事务所: 广东国晖律师事务所





   三视尺寸图  中文型录  机箱快速安装手册

(订购信息)

型号及品名 : G2650 2U eATX智能型节能省电工控机箱
选购A-1 : G-3SLOT-BK 3 slot横式全高扩充卡固定后窗 (2U G2380A以及G2650兼容共用)
选购A-11 : 2U Riser Card 各式2U Riser Card转接卡, 可事先告知主板及扩充卡型号以便搭配适用之转接卡
选购B-1 : 1U FlexATX单体电源 益衡ENP-7130B 300W, ENP7140B 400W, ENP-7650B 500W, ENP-7660B 600W
选购B-2 : 2U单体电源 添诚SS-2U70EL系列, 新巨P2H-5501V / P2G-5600V / P2M-6600P / P2M-5800V (台湾出货)
选购B-3 : 2U冗余电源 添诚R2A-700D1V2系列, 新巨R2W-5600P3V, 新巨G1W2系列 (台湾出货)
选购C-1 : NJ-600 三节式万用超耐重滑轨, 可兼容机柜内深度575mm~1200mm (此料号每单位为1双)
选购C-2 : 1234U-RMK 1234U兼容后端支架 (此料号每单位为1双)
选购D-1 : 25-35-BK 1组5.25吋空间转1颗3.5吋硬盘位或1组3.5吋空间转2颗2.5吋硬盘位 (此料号每单位为1双)
选购D-2 : 2525TO3HDBK 2组5.25吋空间转3颗3.5吋硬盘位 (此料号每单位为1双)

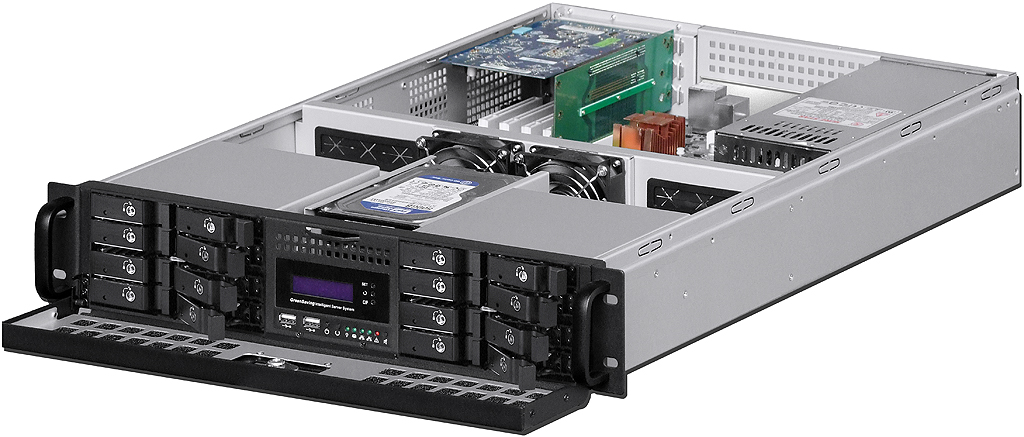

选购D-3 : N-16TM 1组5.25吋空间转1颗3.5吋热插拔抽取盒SATA/SAS 12G
选购D-4 : S-16TM 1组5.25吋空间转1颗3.5吋热插拔抽取盒SATA/SAS 6G
选购D-5 : N-16TL 1组5.25吋空间转1颗3.5吋TrayLess热插拔抽取盒SATA/SAS 12G
选购D-6 : S-16TL 1组5.25吋空间转1颗3.5吋TrayLess热插拔抽取盒SATA/SAS 6G
选购D-7 : N-29SS15 1组5.25吋空间转2颗2.5吋热插拔抽取盒SATA/SAS 12G
选购D-8 : N-67SS 1组5.25吋空间转6颗2.5吋热插拔抽取盒SATA/SAS 12G
选购D-9 : SS-88TM 1组5.25吋空间转8颗2.5吋热插拔抽取盒SATA/SAS 6G
选购D-10 : N-49NVMe 1组5.25吋空间转4颗2.5吋插拔抽取盒U.2 NVMe 32G
选购D-11 : N-49SS-MS 1组5.25吋空间转4颗2.5吋热插拔抽取盒SFF-8643 12G
选购D-12 : N-49SS 1组5.25吋空间转4颗2.5吋热插拔抽取盒SATA/SAS 12G
选购D-13 : SS-46TM 1组5.25吋空间转4颗2.5吋热插拔抽取盒SATA/SAS 6G
选购D-14 : SS-86TM 2组5.25吋空间转8颗2.5吋热插拔抽取盒SATA/SAS 6G
选购D-15 : N-36TM 2组5.25吋空间转3颗3.5吋热插拔抽取盒SATA/SAS 12G
选购D-16 : S-36TM 2组5.25吋空间转3颗3.5吋热插拔抽取盒SATA/SAS 6G
选购D-17 : N-36TL 2组5.25吋空间转3颗3.5吋TrayLess热插拔抽取盒SATA/SAS 12G
选购D-18 : S-36TL 2组5.25吋空间转3颗3.5吋TrayLess热插拔抽取盒SATA/SAS 6G
选购E-1 : 1MSAS-4SATA-500MM SFF-8087 Mini-SAS (Host) to Four SATA (Device) cable
选购E-2 : SFF-8643-500MM SFF-8643 Mini-SAS HD (Host) to SFF-8643 Mini-SAS HD (Device) cable
选购E-3 : 4SATA-SFF-8643-500MM Four SATA (Host) to SFF-8643 Mini-SAS HD (Device) cable
选购E-4 : SFF-8643-4SATA-500MM SFF-8643 Mini-SAS HD (Host) to Four SATA (Device) cable
选购F-1 : 2U2011A-8080 2U Intel LGA2011 LGA2066 active CPU cooler Square
选购F-2 : 2U2011A-5694 2U Intel LGA2011 active CPU cooler Narrow
选购F-3 : 2U1150A 2U Intel LGA115x Xeon 1230 active CPU cooler
选购F-4 : 2U4094A-SP3 2U AMD EPYC LGA4094 active CPU cooler SP3
选购F-5 : 2U1331A-AM4 2U AMD LGA1331 active CPU cooler AM4
选购F-6 : 2U3647A-S82 2U Intel LGA3647 active CPU cooler Square
选购F-7 : 2U3647A-R82-1 2U Intel LGA3647 active CPU cooler Narrow
