R4480-SBC

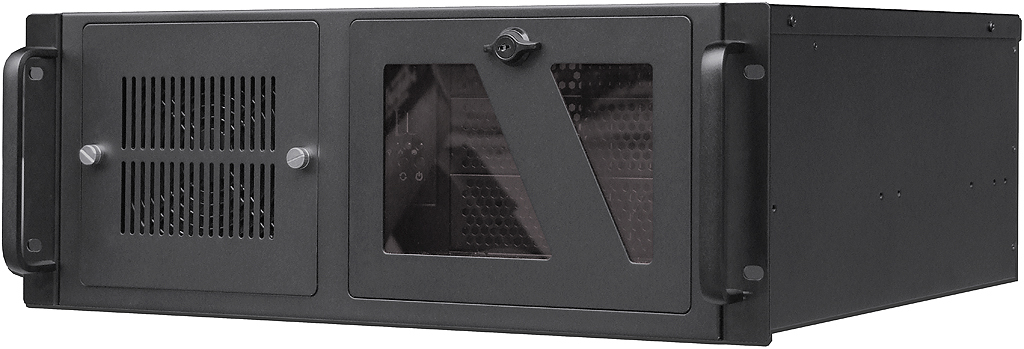

4U黑色PICMG 14槽正规工控机箱



R4480-SBC为我司不惜巨资的全模具研发及生产的最新产品,其特色为主架构采用1.2mm~2.0mm的钢板厚度,生产过程绝不偷工减料,把手方面亦采用高强度铝合金压铸把手,整体机构强度坚固耐用,全球质量保证。机箱前部之12cm防尘滤网亦采用快拆式设计,不需经由前门开启即可快速维护换洗。存储装置方面最高可容纳3组5.25"以及1组3.5"硬盘空间,同时兼具减震功能装置,有效延长系统数据寿命。内部设计方面最大可安装PICMG最新规格的14槽backplane以及338.58mm的CPU全长卡;扩充卡亦标配上下前后可调整式压条,可确保在运送过程中,扩充卡亦可安全稳固。电源供应器亦支持PS2或多款PS2 Mini-Redundant power supply前部及后部的准确完美安装固定。产品售价方面亦同时具备绝佳竞争力,欢迎全球客户询问及经销。

柯坦工控品牌标示国内质量保固三年(含标配风扇)







* 共计4组磁盘驱动器空间容量: 3组5.25吋ODD bay及1组3.5吋HDD bay皆可水平式横躺安装 (HDD亦可换装3.5吋FDD)
* 机箱板金件主架构全程采用1.2mm ~ 2.0mm厚度SGCC超高强度无花钢板
* 机箱把手采用高强度铝合金压铸材质, 确保机箱上架过程中的安全稳固
* 前门标准配备铝合金蝴蝶式门锁及高级压克力窗口门板
* 前门窗内部标准配备2组USB 2.0以及LAN/HDD/Power LED灯号显示 (可选配改装2组USB 3.0)
* 机壳前部标准配备免工具手转螺丝快拆式12cm防尘滤网, 不需经由前门开启即可快速维护换洗
* 标准配备1组120mm x 25mm内吸式风扇于防尘滤网后部 (风扇料号D12SM-12C)
* 所有磁盘架标准配备减震功能装置, 有效降低震动及提高存储装置寿命
* 标准配备前后位置可调整之适配卡减震压条, 标配附6组上下高度可调整适配卡固定架
* 支持主机板: PICMG 14 slot backplane and full-size SBC, 最新规格亦可兼容
* 支持14 slot全高适配卡, 最深深度可支持至338.58mm
* 支持标准8cm与12cm~14cm风扇版本之PS2 power supply (可支持最大深度220mm)
* 支持益衡ENR0500系列PS2 Mini Redundant RPS (深度185mm, 电源前部及后部准确安装)
* 支持新巨MRT与MRW系列PS2 Mini Redundant RPS (深度185mm, 电源前部及后部准确安装)
* 支持亿泰兴EFRP-2402/EFRP-2462/EFRP-S2502 RPS (深度190mm, 电源前部及后部准确安装)
* 支持添诚R4B系列PS2 Mini Redundant RPS (深度199mm, 电源前部及后部准确安装)
* 支持新巨MRG系列PS2 Mini Redundant RPS (深度200mm, 电源前部及后部准确安装)
* 标准烤漆颜色: 高强度耐刮伤黑色织纹烤漆或者高强度耐刮伤RAL 9018白色细沙纹烤漆
* 中国工控品牌标示全球质量保固三年(含标准配备风扇)
* 机型外型尺寸: 19" x 4U x 480mm (18.89"深)

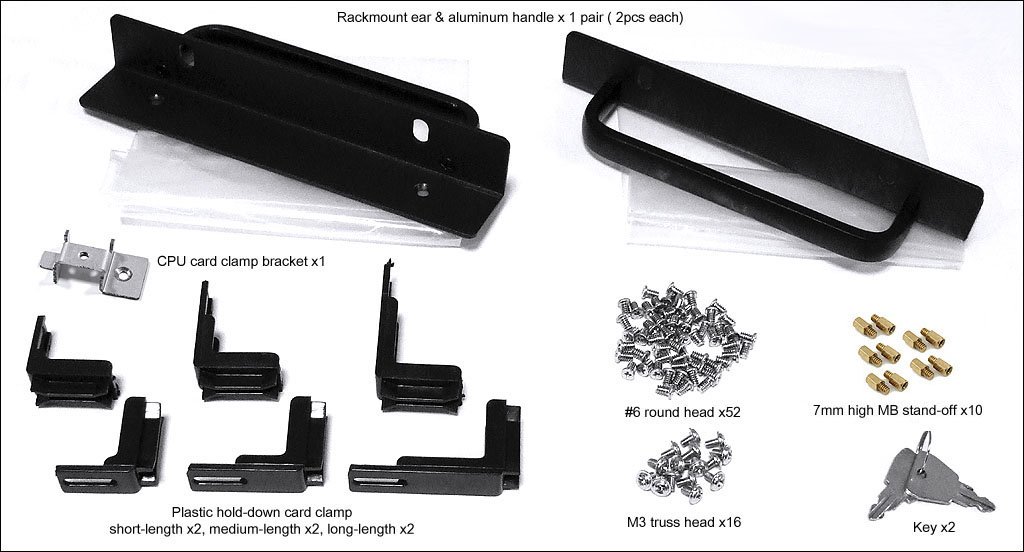

* 零件包明细: MB柱x10, #6圆头x52, M3伞头x16, 钥匙x2, 压条x6, CPU卡支架x1, 耳朵/把手x1双
* 包装明细: NW 12.00 KG, GW 13.50 KG, 3.03 CUFT (60x55x26cm, durable box packed)

* 三视尺寸图      中文型录      机箱快速安装手册







订购信息:
订购机箱型号及品名: R4480-SBC, 4U黑色PICMG 14槽正规工控机箱
(机箱外部烤漆, 内部不烤漆版本, 适合国际使用)

订购机箱型号及品名: R4480-SBC-W, 4U白色PICMG 14槽正规工控机箱 (机箱外部烤漆, 内部不烤漆版本, 适合国际使用)

订购机箱型号及品名: R4480X-SBC, 4U黑色PICMG 14槽工控机箱 (机箱外部烤漆, 内部亦烤漆版本, 适合国内使用)

选配料号及品名A-1: 支持标准80mm与120mm~140mm风扇版本之PS2电源(可支持power最大深度220mm)

选配料号及品名A-2: 支持益衡ENR0500系列400W/500W/600W PS2 Mini Redundant深度185mm冗余电源

选配料号及品名A-3: 支持新巨MRT与MRW系列300W~600W PS2 Mini Redundant 深度185mm冗余电源

选配料号及品名A-4: 支持亿泰兴EFRP-2462 460W及EFRP-S2502 500W PS2 Mini Redundant深度190mm冗余电源

选配料号及品名A-5: 支持添诚R4B系列400W/500W/600W/700W/800W PS2 Mini Redundant深度199mm冗余电源

选配料号及品名A-6: 支持新巨MRG系列500W~800W PS2 Mini Redundant深度200mm冗余电源

选配料号及品名B-1: (NJ-600) 三节式万用超耐重滑轨, 未伸展前长度为600mm, 可兼容机柜内深度600mm~1200mm(此料号每单位为1双)

选配料号及品名B-2: (1234U-RMK) 1234U兼容后端支架(此料号每单位为1双)

选配料号及品名C: (25-35-BK) 5.25"光驱位空间兼容安装1颗3.5"硬盘或者1个3.5"硬盘位空间兼容安装2颗2.5"硬盘

选配料号及品名D: (SS-21TL) 1组3.5" FDD软盘机空间转2组2.5" TrayLess热插拔模块

选配料号及品名E-1: (2525TO3HDBK) 2个5.25"光驱位空间可转换至3个3.5" HDD支架 (此料号每单位为1双)

选配料号及品名E-2: (3525TO5HDBK) 3个5.25"光驱位空间可转换至5个3.5" HDD支架 (此料号每单位为1双)

选配料号及品名E-3: (N-47SS) 1组5.25"空间转4组2.5"热插拔抽取盒模块-12G

选配料号及品名E-4: (N-87SS) 2组5.25"空间转8组2.5"热插拔抽取盒模块-12G

选配料号及品名E-5: (N-127SS) 3组5.25"空间转12组2.5"热插拔抽取盒模块-12G

选配料号及品名E-6: (SS-46TM) 1组5.25"空间转4组2.5"热插拔抽取盒模块

选配料号及品名E-7: (SS-86TM) 2组5.25"空间转8组2.5"热插拔抽取盒模块

选配料号及品名E-8: (SS-126TM) 3组5.25"空间转12组2.5"热插拔抽取盒模块

选配料号及品名E-9: (S-36TM) 2组5.25"空间转33.5"热插拔抽取盒模块

选配料号及品名E-10: (S-46TM) 3组5.25"空间转43.5"热插拔抽取盒模块

选配料号及品名E-11: (S-56TM) 3组5.25"空间转53.5"热插拔抽取盒模块

选配料号及品名E-12: (S-36TL) 2组5.25"空间转3组3.5" TrayLess热插拔模块

选配料号及品名E-13: (S-46TL) 3组5.25"空间转4组3.5" TrayLess热插拔模块

选配料号及品名E-14: (S-56TL) 3组5.25"空间转5组3.5" TrayLess热插拔模块

选配料号及品名E-15: (S-16TL) 1组5.25"空间转1组3.5" TrayLess热插拔模块

选配料号及品名E-16: (S-16TM) 1组5.25"空间转1组3.5"热插拔模块

选配料号及品名F-1: (2U2011A-8080) 2U Intel LGA2011 active CPU cooler Square

选配料号及品名F-2: (2U2011A-5694) 2U Intel LGA2011 active CPU cooler Narrow





初次正式量产及出货日期为20160720

网页最新更新日期: 20181015
