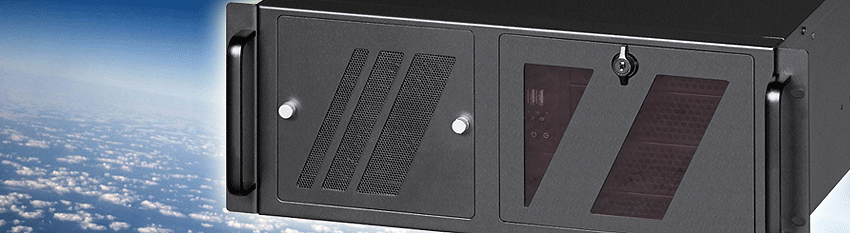

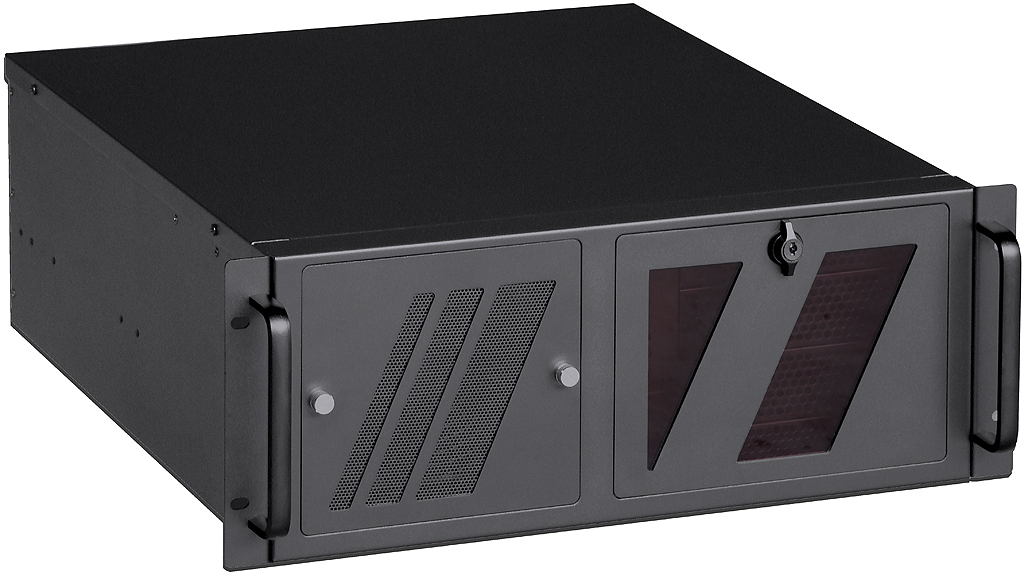

R4480A 4U ATX工控服务器机箱

正式量产及出货日期为2015年05月18日, 网页最新更新日期: 2020年05月12日

































* 存储空间容量: 3组5.25吋ODD及9组3.5吋HDD皆可水平式横躺安装 (其中1组可装3.5吋FDD)

* 机箱板金件主架构全程采用1.2mm~2.0mm厚度SGCC超高强度无花板金

* 机箱把手采用高强度铝合金压铸材质, 确保机箱上架过程中的安全稳固

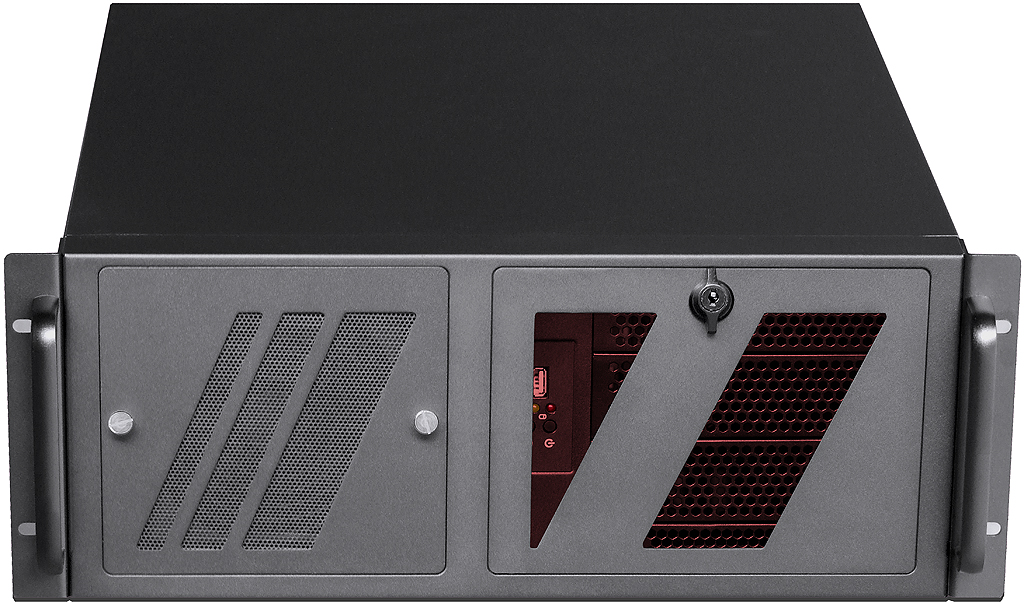

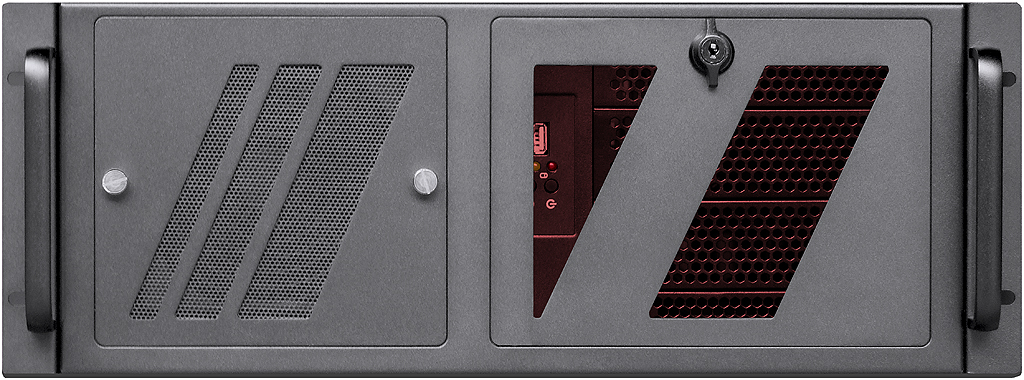

* 前门标准配备铝合金蝴蝶式门锁及高级压克力窗口门板

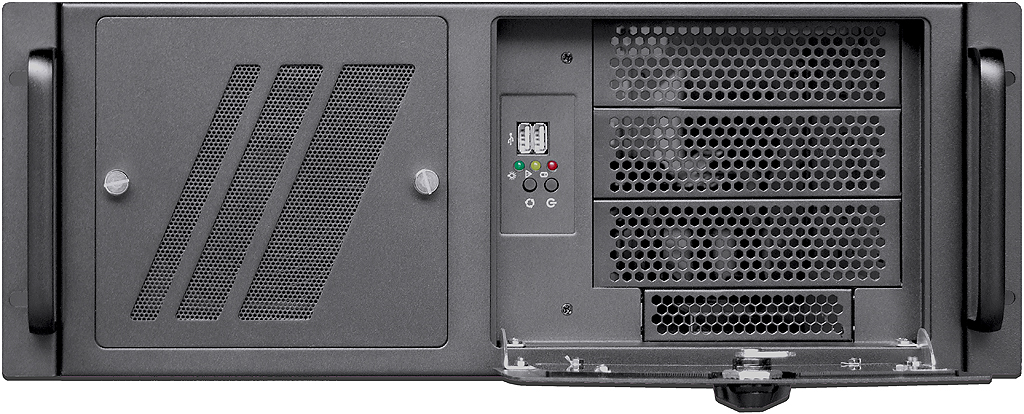

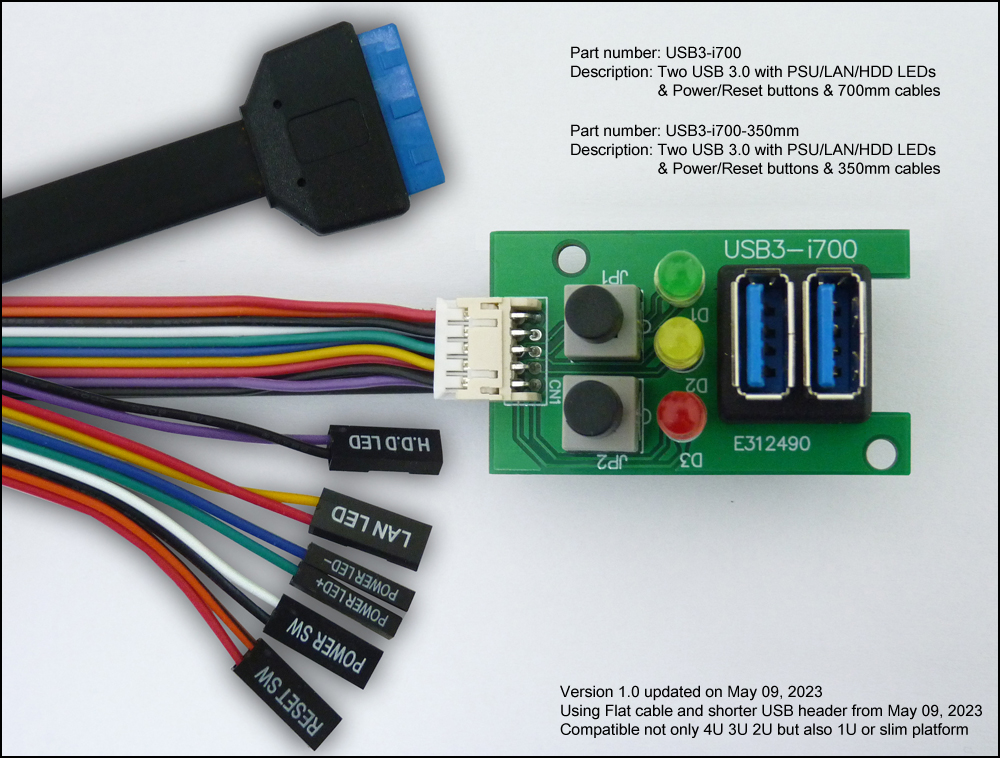

* 标准配备2组USB 2.0以及LAN/HDD/Power LED灯号显示 (选购: 亦可改装成2组USB 3.0版本)

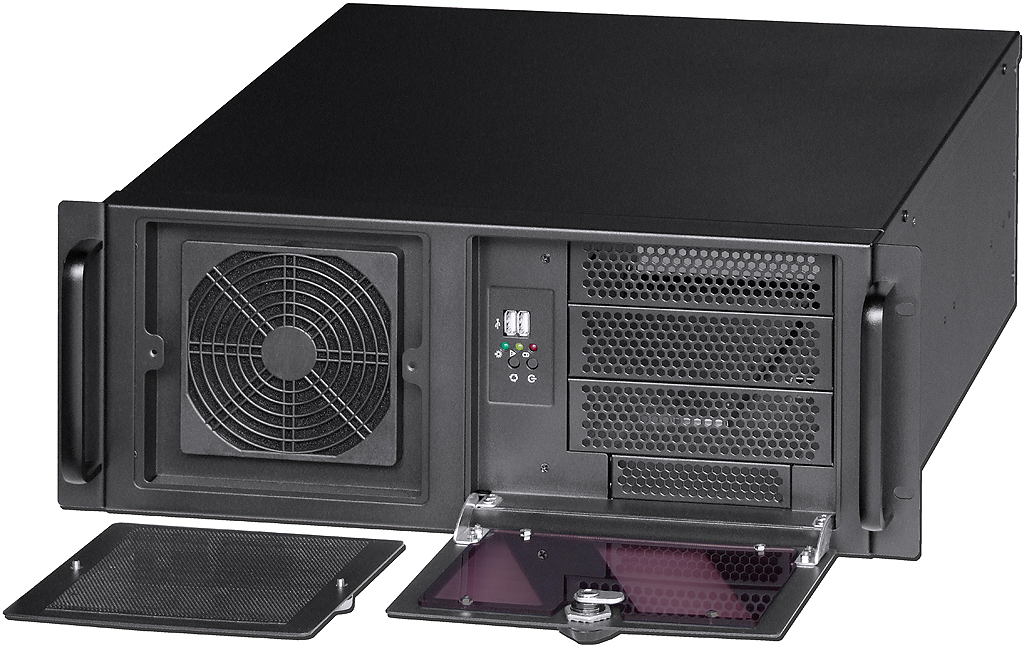

* 机箱前部标准配备免工具手转螺丝快拆式12cm防尘滤网, 不需经由前门开启即可快速维护换洗

* 标准配备1组120mmx25mm内吸式风扇于防尘滤网后部 (风扇料号D12SM-12)

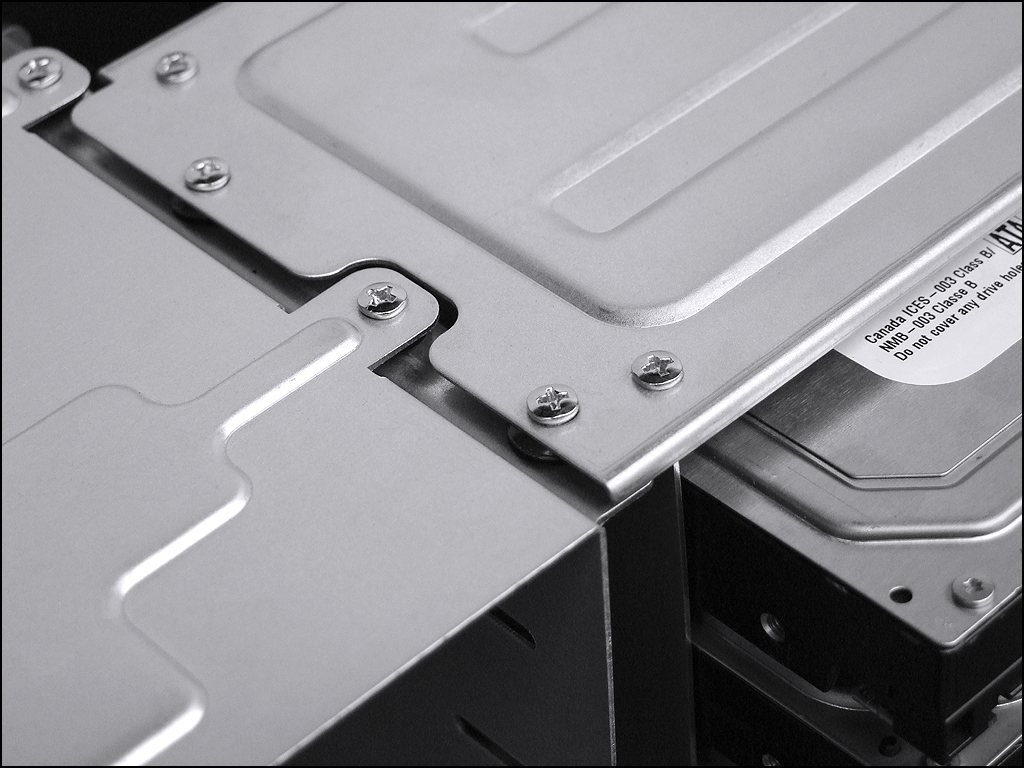

* 所有磁盘架标准配备减震功能装置, 有效降低震动及提高存储装置寿命

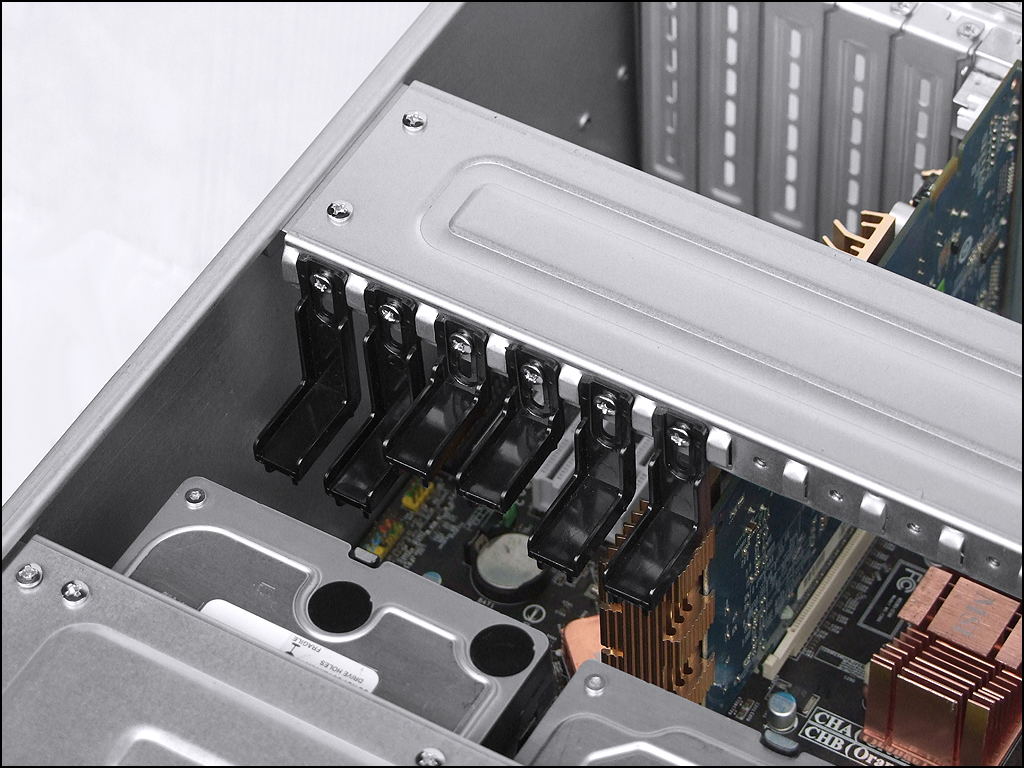

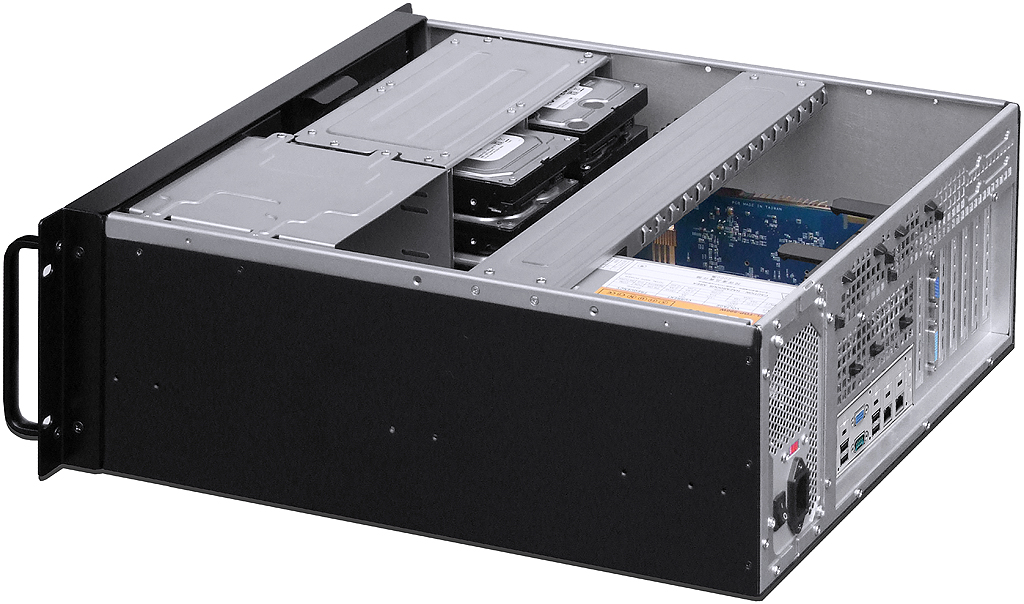

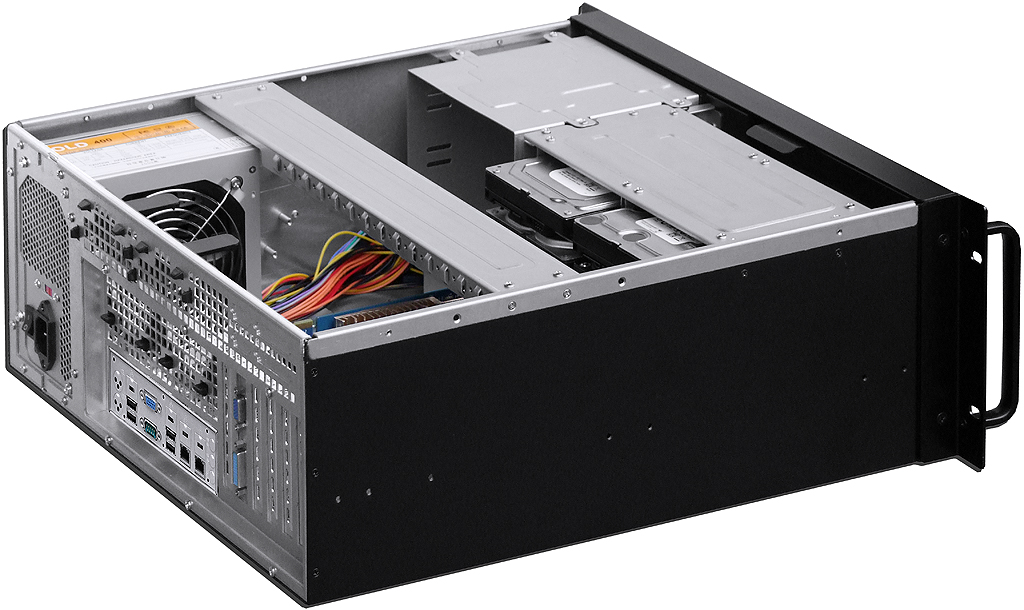

* 标准配备前后位置可调整之适配卡减震压条, 标准配备6组上下位置可调整之适配卡固定架

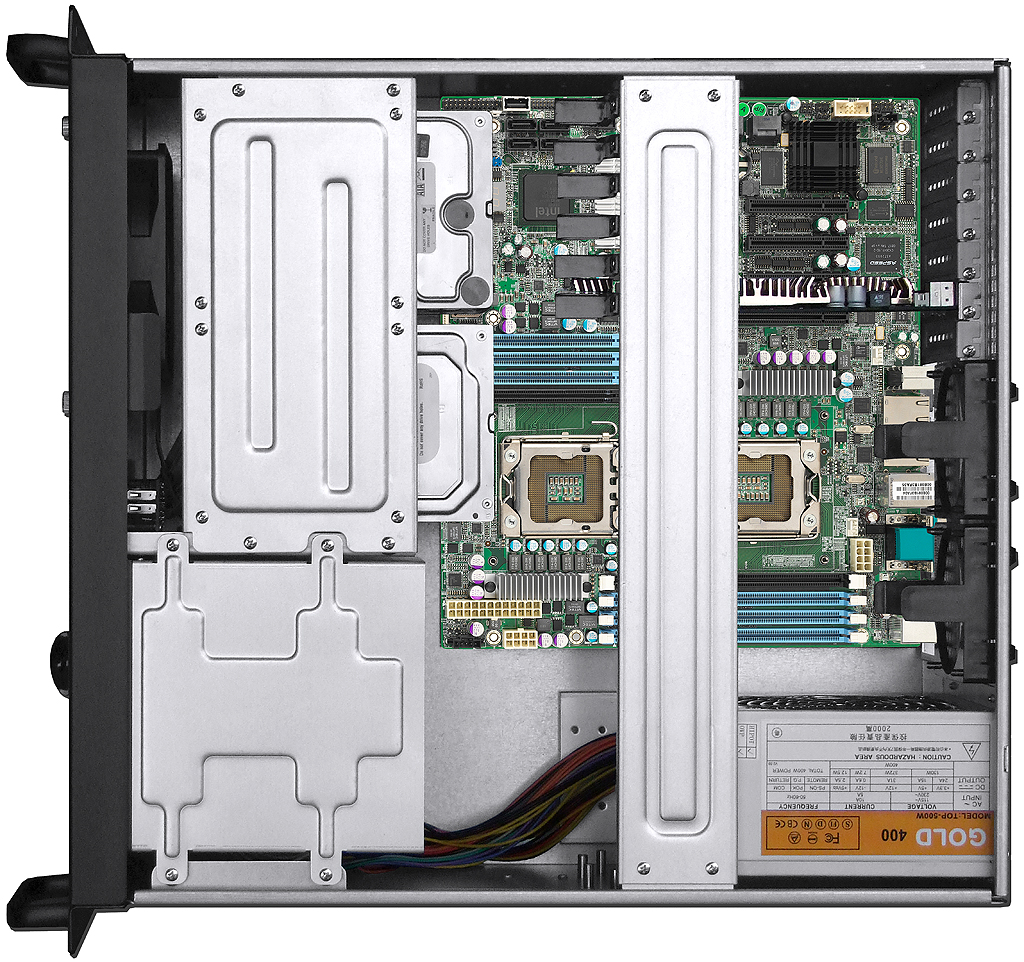

* 支持主板: CEB (12"×10.5"), ATX(12"x9.6"), MicroATX(9.6"x9.6"), Mini-ITX(6.7"x6.7")

* 支持7 slot全高适配卡最深深度为230mm (如扩充卡之前方位置有安装HDD者)
* 支持7 slot全高适配卡最深深度为282mm (如扩充卡之前方位置无安装HDD者)

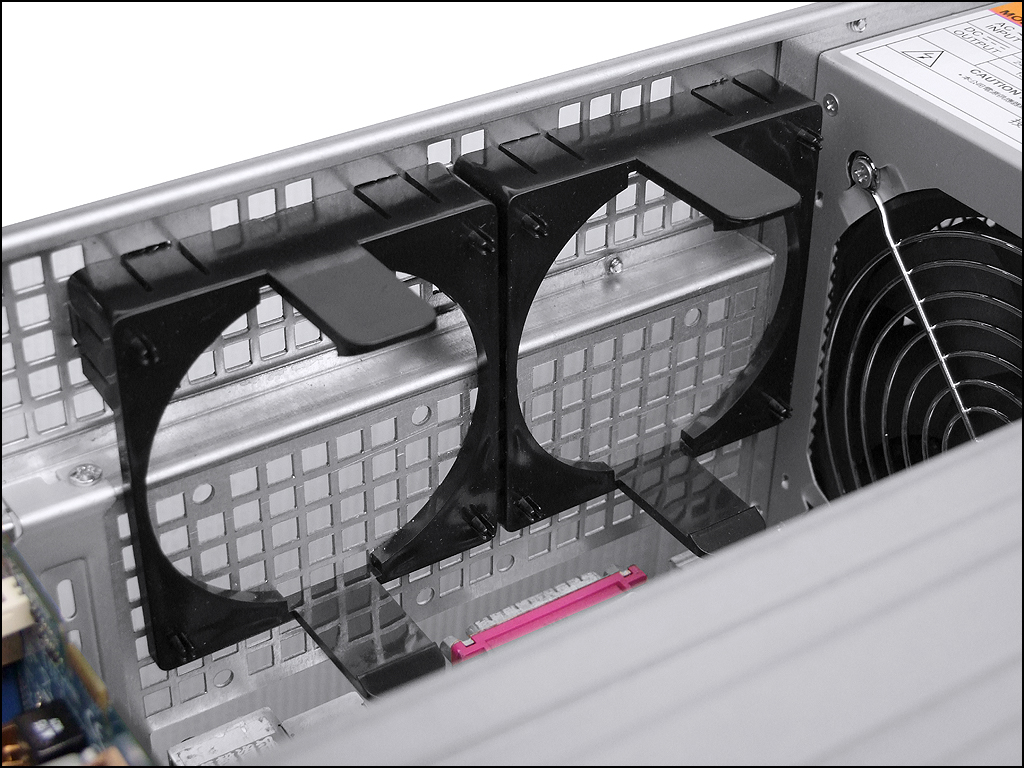

* 标准配备2组80mm x 25mm免螺丝快拆装式风扇固定框架于后窗I/O上方 (风扇为选购)

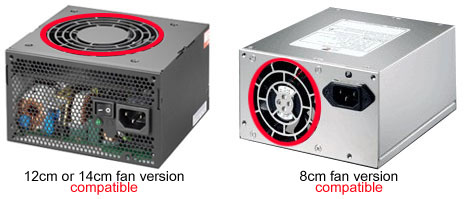

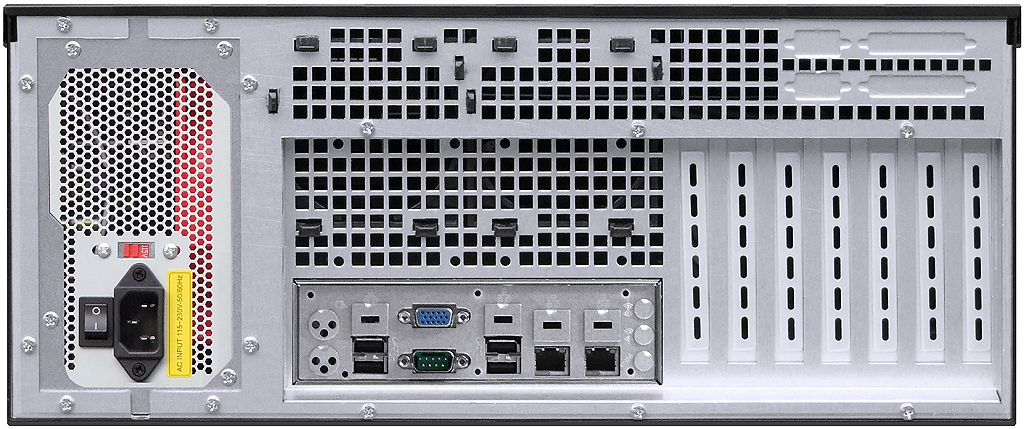

* 支持标准80mm与120mm~140mm风扇版本之PS2电源 (可支持power最大深度220mm)

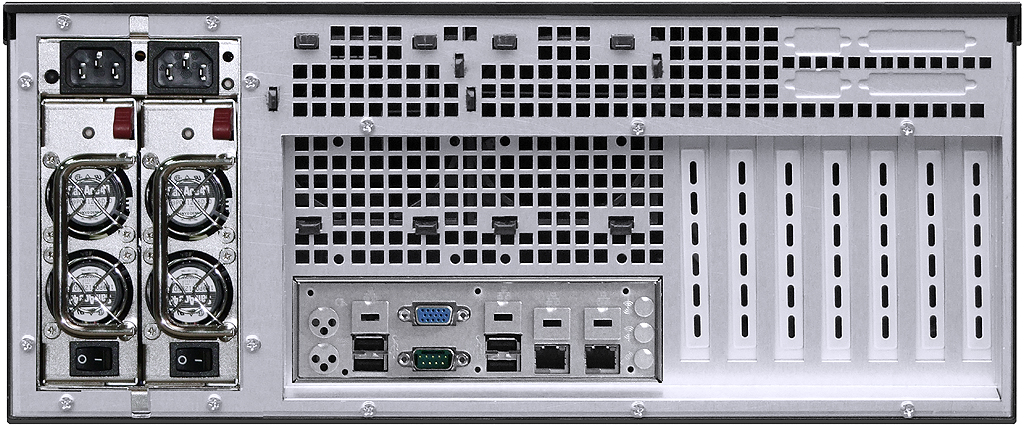

* 支持添诚R4S系列400W~500W PS2热插拔冗余电源 (电源深度174mm, 电源前部及后部准确安装)
* 支持新巨MRT与MRW系列300W~600W PS2热插拔冗余电源 (电源深度185mm, 电源前部及后部准确安装)
* 支持添诚R4B系列600W~800W PS2热插拔冗余电源 (电源深度199mm, 电源前部及后部准确安装)
* 支持新巨MRG系列500W~800W PS2热插拔冗余电源 (电源深度200mm, 电源前部及后部准确安装)

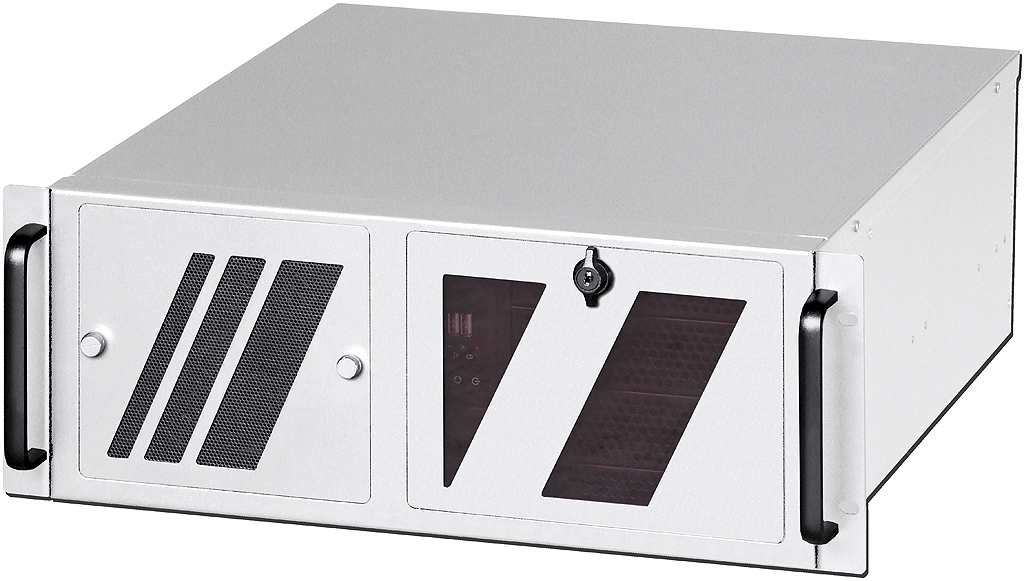

* 标准烤漆颜色: 高强度耐刮伤黑色细沙纹烤漆或者高强度耐刮伤RAL 9018白色细沙纹烤漆

* 中国工控品牌标示全球质量保固三年 (含标准配备风扇及所有电子零组件, 质量保证)
* 机型外型尺寸: 19" x 4U x 480mm (18.89吋深)

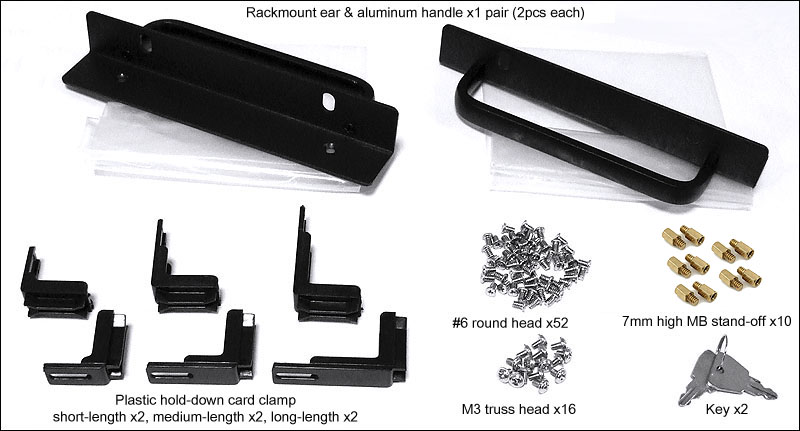

* 零件包明细: MB柱x10, #6圆头x52, M3伞头x16, 钥匙x2, 长中短扩充卡压条x6, 耳朵及把手x1双
* 包装明细: NW 12.00 KG, GW 13.50 KG, 3.03 CUFT (纸箱尺寸60x55x26cm)

* 本司中国境内注册商标为柯坦工控, 法律事务所为广东国晖律师事务所

(订购信息)

型号及品名 : R4480A 4U ATX工控服务器机箱  (三视尺寸图A  三视尺寸图B  三视尺寸图C  三视尺寸图D  中文型录  机箱快速安装手册)
选购A-1 : PS2电源 标准80mm与120mm~140mm风扇版本之PS2电源 (可支持power最大深度220mm)
选购A-2 : PS2热插拔冗余电源 添诚R4S系列400W~500W PS2热插拔冗余电源 (电源深度174mm, 电源前部及后部准确安装)
选购A-3 : PS2热插拔冗余电源 新巨MRT与MRW系列300W~600W PS2热插拔冗余电源 (电源深度185mm, 电源前部及后部准确安装)
选购A-4 : PS2热插拔冗余电源 添诚R4B系列600W~800W PS2热插拔冗余电源 (电源深度199mm, 电源前部及后部准确安装)
选购A-5 : PS2热插拔冗余电源 新巨MRG系列500W~800W PS2热插拔冗余电源 (电源深度200mm, 电源前部及后部准确安装)
选购B-1 : NJ-600 三节式万用超耐重滑轨, 未伸展前长度为600mm, 可兼容机柜内深度600mm~1200mm (此料号每单位为1双)
选购B-2 : 1234U-RMK 1234U兼容后端支架 (此料号每单位为1双)
选购C : D80SM-12 80mmx25mm外吹式静音风扇 (此料号每单位为1个, 可安装2个于后窗I/O上方)

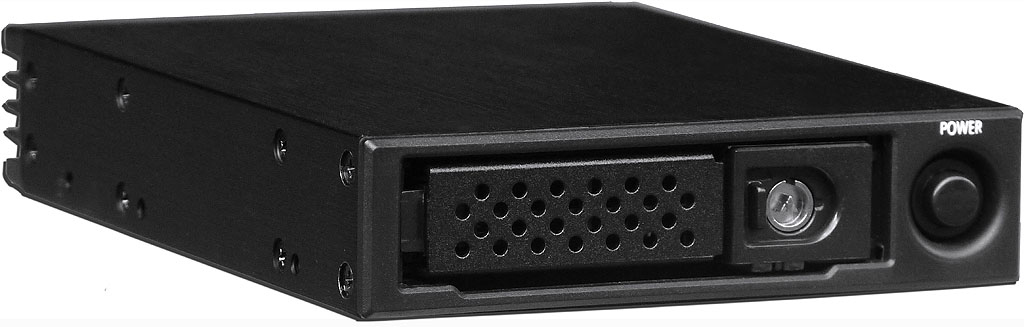

选购D-1 : N-12SS 1组3.5吋FDD空间转1颗2.5吋热插拔抽取盒SATA/SAS 12G

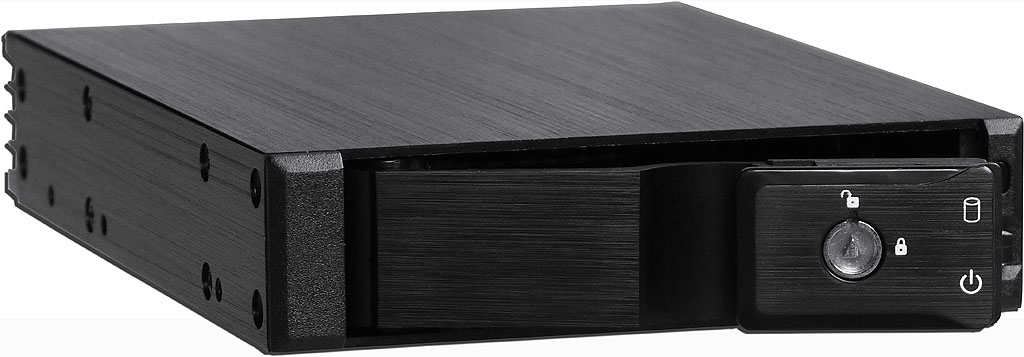

选购D-2 : N-13SS 1组3.5吋FDD空间转1颗2.5吋TrayLess热插拔抽取盒SATA/SAS 12G

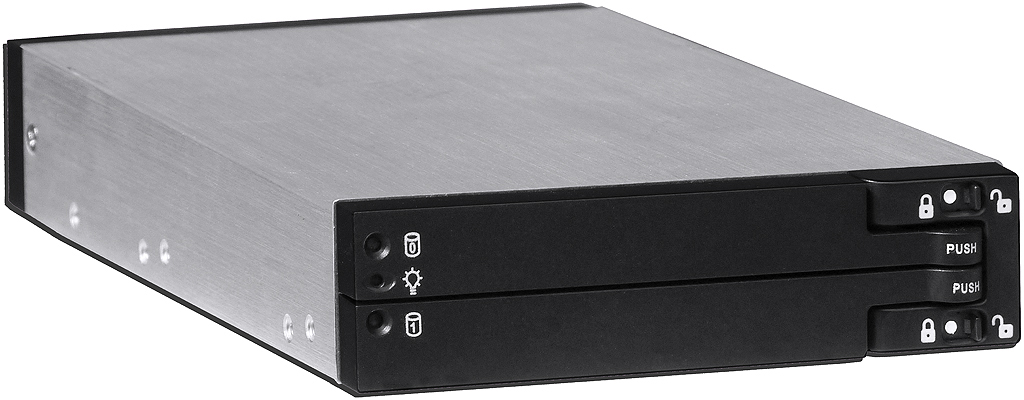

选购D-3 : N-20SS 1组3.5吋FDD空间转2颗2.5吋TrayLess热插拔抽取盒SATA/SAS 12G

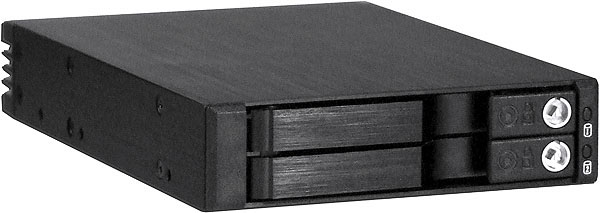

选购D-4 : SS-21TL 1组3.5吋FDD空间转2颗2.5吋TrayLess热插拔抽取盒SATA/SAS 6G
选购E-1 : 25-35-BK 1组5.25吋空间转1颗3.5吋硬盘位或1组3.5吋空间转2颗2.5吋硬盘位 (此料号每单位为1双)

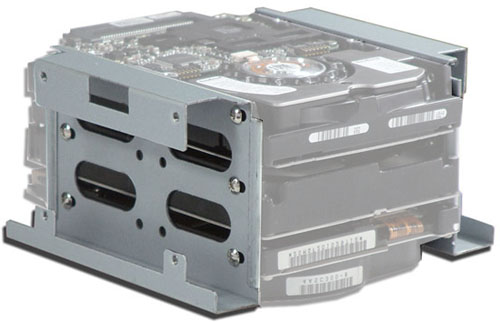

选购E-2 : 2525TO3HDBK 2组5.25吋空间转3颗3.5吋硬盘位 (此料号每单位为1双)

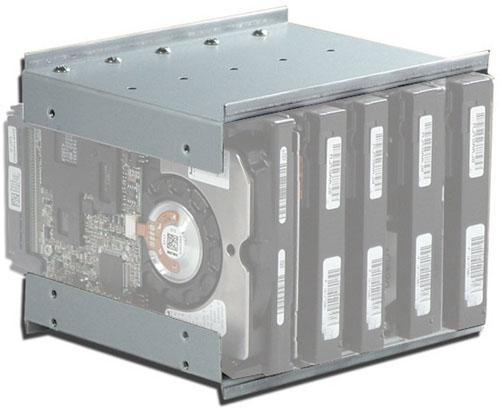

选购E-3 : 3525TO5HDBK 3组5.25吋空间转5颗3.5吋硬盘位 (此料号每单位为1双)
选购E-4 : N-16TM 1组5.25吋空间转1颗3.5吋热插拔抽取盒SATA/SAS 12G
选购E-5 : S-16TM 1组5.25吋空间转1颗3.5吋热插拔抽取盒SATA/SAS 6G
选购E-6 : N-16TL 1组5.25吋空间转1颗3.5吋TrayLess热插拔抽取盒SATA/SAS 12G
选购E-7 : S-16TL 1组5.25吋空间转1颗3.5吋TrayLess热插拔抽取盒SATA/SAS 6G
选购E-8 : N-29SS15 1组5.25吋空间转2颗2.5吋热插拔抽取盒SATA/SAS 12G
选购E-9 : N-67SS 1组5.25吋空间转6颗2.5吋热插拔抽取盒SATA/SAS 12G
选购E-10 : SS-88TM 1组5.25吋空间转8颗2.5吋热插拔抽取盒SATA/SAS 6G
选购E-11 : N-49SS-MS 1组5.25吋空间转4颗2.5吋热插拔抽取盒SFF-8643 12G
选购E-12 : N-49SS 1组5.25吋空间转4颗2.5吋热插拔抽取盒SATA/SAS 12G
选购E-13 : SS-46TM 1组5.25吋空间转4颗2.5吋热插拔抽取盒SATA/SAS 6G

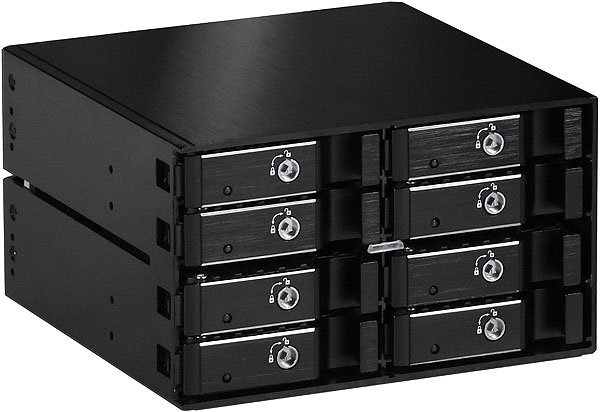

选购E-14 : SS-86TM 2组5.25吋空间转8颗2.5吋热插拔抽取盒SATA/SAS 6G
选购E-15 : N-36TM 2组5.25吋空间转3颗3.5吋热插拔抽取盒SATA/SAS 12G

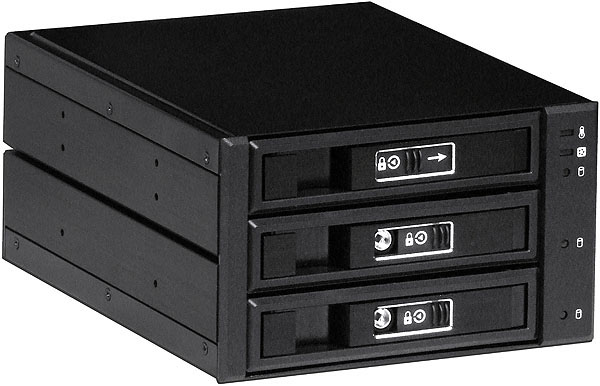

选购E-16 : S-36TM 2组5.25吋空间转3颗3.5吋热插拔抽取盒SATA/SAS 6G
选购E-17 : N-36TL 2组5.25吋空间转3颗3.5吋TrayLess热插拔抽取盒SATA/SAS 12G

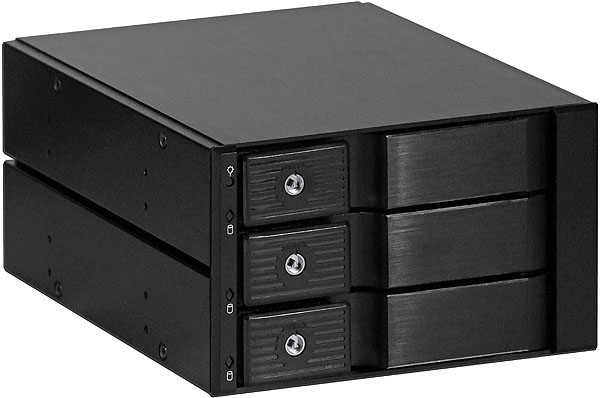

选购E-18 : S-36TL 2组5.25吋空间转3颗3.5吋TrayLess热插拔抽取盒SATA/SAS 6G

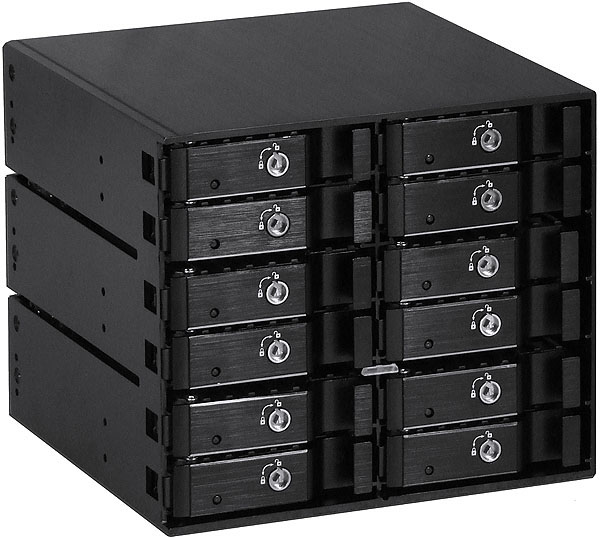

选购E-19 : SS-126TM 3组5.25吋空间转12颗2.5吋热插拔抽取盒SATA/SAS 6G
选购E-20 : N-46TM-MS 3组5.25吋空间转4颗3.5吋热插拔抽取盒SFF-8643 12G
选购E-21 : N-46TM 3组5.25吋空间转4颗3.5吋热插拔抽取盒SATA/SAS 12G
选购E-22 : S-46TM 3组5.25吋空间转4颗3.5吋热插拔抽取盒SATA/SAS 6G
选购E-23 : N-46TL-MS 3组5.25吋空间转4颗3.5吋TrayLess热插拔抽取盒SFF-8643 12G
选购E-24 : N-46TL 3组5.25吋空间转4颗3.5吋TrayLess热插拔抽取盒SATA/SAS 12G

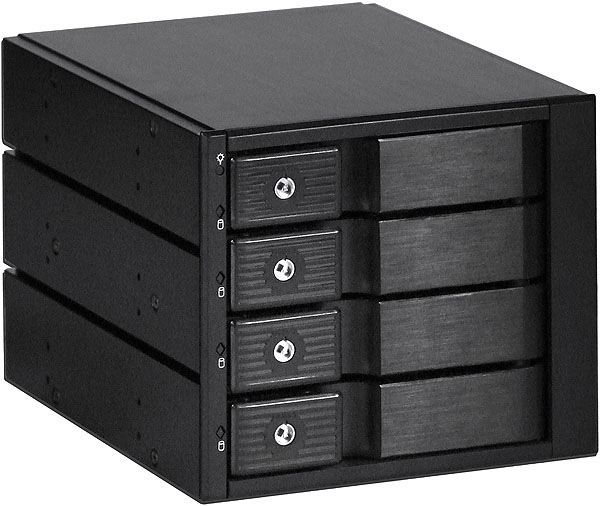

选购E-25 : S-46TL 3组5.25吋空间转4颗3.5吋TrayLess热插拔抽取盒SATA/SAS 6G
选购E-26 : N-56TM 3组5.25吋空间转5颗3.5吋热插拔抽取盒SATA/SAS 12G

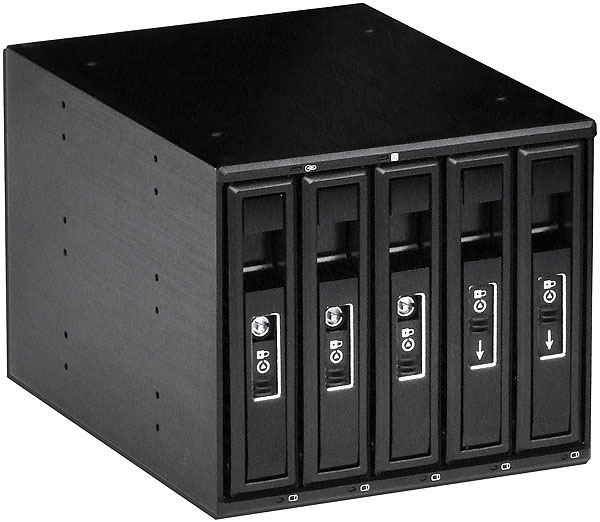

选购E-27 : S-56TM 3组5.25吋空间转5颗3.5吋热插拔抽取盒SATA/SAS 6G
选购E-28 : N-56TL 3组5.25吋空间转5颗3.5吋TrayLess热插拔抽取盒SATA/SAS 12G

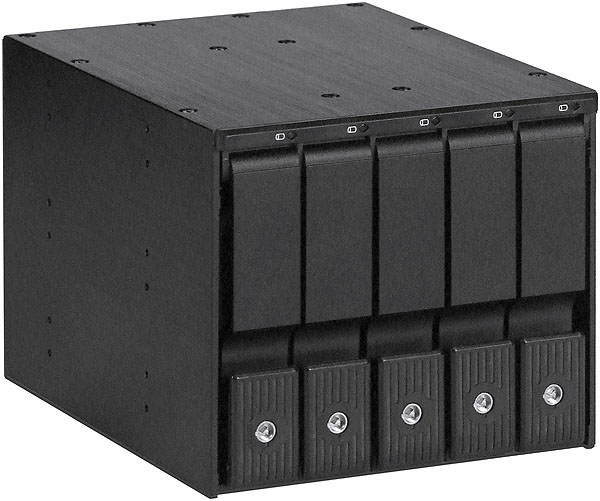

选购E-29 : S-56TL 3组5.25吋空间转5颗3.5吋TrayLess热插拔抽取盒SATA/SAS 6G
选购F-1 : 1MSAS-4SATA-500MM SFF-8087 Mini-SAS (Host) to Four SATA (Device) cable
选购F-2 : SFF-8643-500MM SFF-8643 Mini-SAS HD (Host) to SFF-8643 Mini-SAS HD (Device) cable
选购F-3 : 4SATA-SFF-8643-500MM Four SATA (Host) to SFF-8643 Mini-SAS HD (Device) cable
选购F-4 : SFF-8643-4SATA-500MM SFF-8643 Mini-SAS HD (Host) to Four SATA (Device) cable
选购G-1 : 2U2011A-8080 2U Intel LGA2011 LGA2066 active CPU cooler Square
选购G-2 : 2U2011A-5694 2U Intel LGA2011 active CPU cooler Narrow
选购G-3 : 2U1150A 2U Intel LGA115x Xeon 1230 active CPU cooler

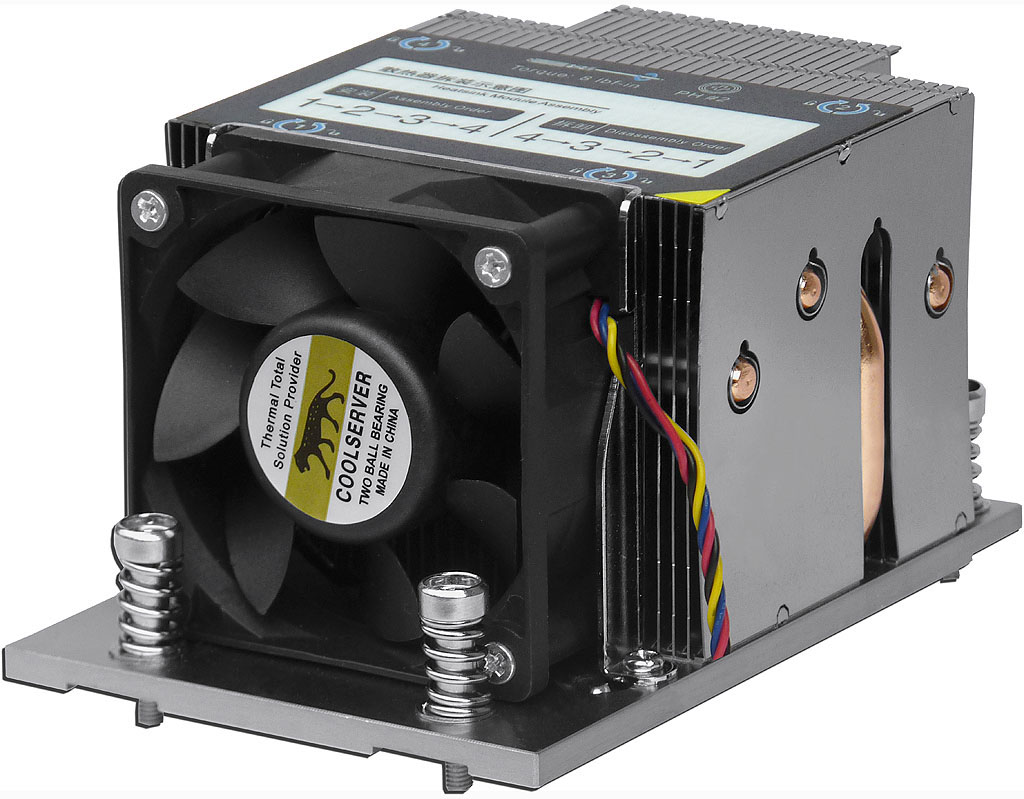

选购G-4 : 2U4094A 2U AMD EPYC SP3 LGA4094 active CPU cooler
选购G-5 : 2U3647A-S82 2U Intel LGA3647 active CPU cooler Square
选购G-6 : 2U3647A-R82-1 2U Intel LGA3647 active CPU cooler Narrow
