1U 2U 3U 4U Compatible Rackmount Accessory Matrix

网页最新更新日期: 2020年12月18日



NJ-2020-18

安装手册

18-inch full extension slide rail
* 独特万用设计, 机箱宽度422mm~430mm及机箱高度1234U皆可兼容, 可兼容机柜内部深度为456.7mm~810mm
* 机箱两侧孔位不同亦兼容, 采3节3段式设计, 滑轨含L型支架之最短深度约18吋(456.7mm), 最长可至31.88吋(810mm)

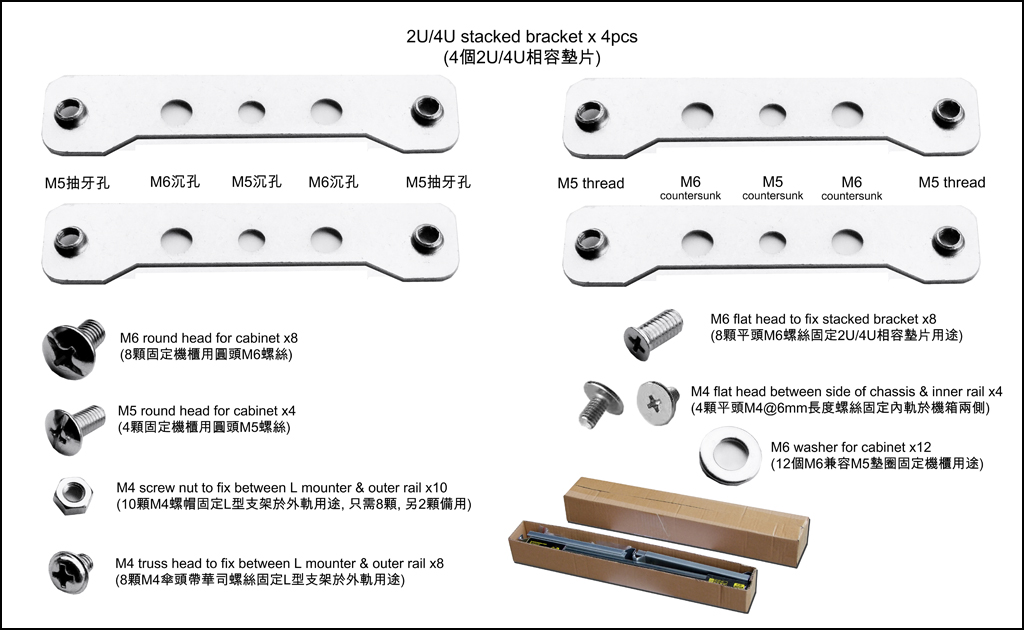

* 零件包明细: 4个2U/4U机箱兼容垫片, 8颗固定机柜用圆头M6螺丝, 4颗固定机柜用圆头M5螺丝, 10颗M4螺帽, 8颗固定

   机柜用平头M6螺丝, 4颗固定机箱用平头M4螺丝, 12片固定机柜用M6兼容M5垫圈, 14颗伞头附华司M4螺丝
* 每盒1双包装明细: 净重1.610 KG, 毛重1.680 KG, 材积0.053 CUFT (50cm x 6cm x 5cm, inner box packed)
* 每箱5盒包装明细: 净重8.050KG, 毛重8.630 KG, 材积0.370 CUFT (52cm x 31cm x 6.5cm, outer carton packed)



NJ-600

安装手册

24-inch 600mm 2-layer 3-travel universal slide rail
* 独特万用设计, 可兼容于机箱宽度422mm~430mm及机箱高度1234U, 可相容机柜内深度600mm~1200mm
* 机箱两侧孔位不同者亦兼容, 采3节3段式设计, L型支架固定于滑轨之最短深度为575mm, 最长可至1200mm
* 采用超耐重双层滑轨设计(65公斤), 每套单位为双
* 零件包明细: 4个2U/4U相容垫片, 16颗固定机壳用平头M4螺丝, 8颗备用M4螺帽, 8颗固定机柜用圆头M5螺丝, 8颗固定

   机柜用平头M6螺丝, 8颗固定机柜用圆头M6螺丝, 8片固定机柜用M6垫圈
* 每盒1双包装明细: 净重2.9KG, 毛重3.1KG, 材积0.12 CUFT (60x5.5x10cm single box packed)
* 每箱5盒包装明细: 净重15.5KG, 毛重16.5KG, 材积0.75 CUFT (60.5x28x12.5cm single carton packed)



1234U-RMK

1234U rear mounting kit
* 独特设计, 可兼容于机箱宽度424mm~430mm, 以及兼容于机箱高度1234U
* 机箱两侧滑轨孔位不同者亦相容, 支架深度300mm, 每套单位为双

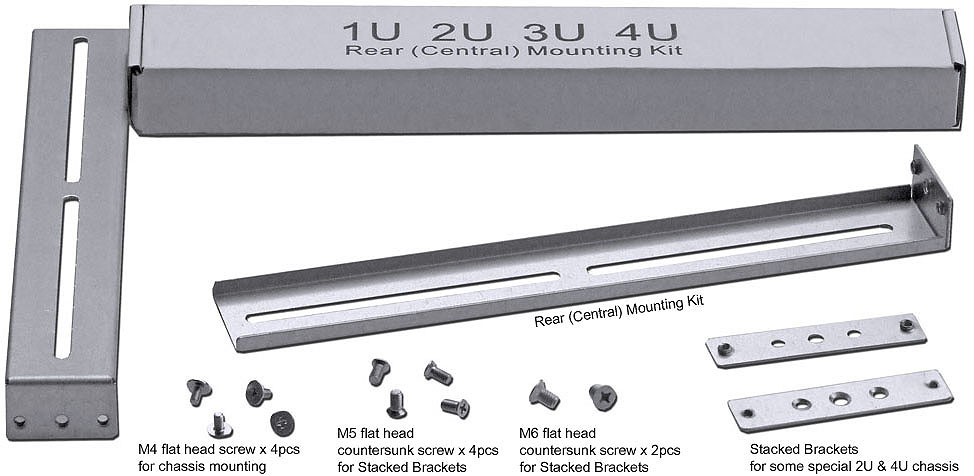

* 零件包明细: 2只支架, 2个2U/4U专用垫片, 4颗固定机壳用平头M4螺丝, 4颗特殊2U/4U垫片用锥孔M5x12mm螺丝,

   2颗特殊2U/4U垫片用锥孔M6x12mm螺丝
* 每盒1双包装明细: 净重0.40KG, 毛重0.44KG, 材积0.02 CUFT (35.3cm x 5.1xcm x 3.0cm single box packed)



LCD-525BK

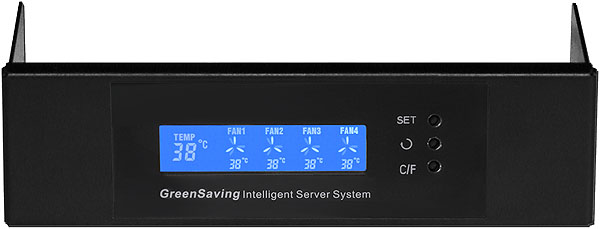

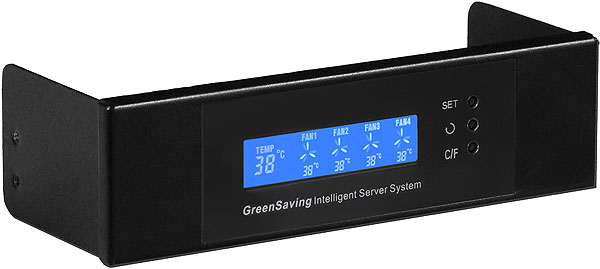

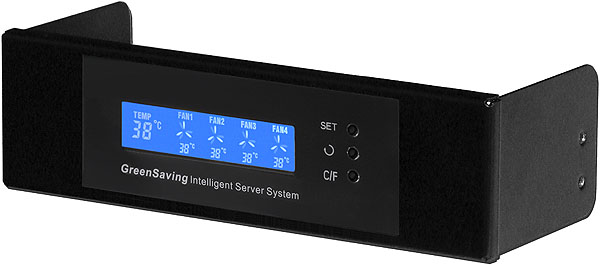

前视图  左视图  右视图

5.25" EnergySaving device
* 独特设计, 可兼容并安装于机箱内部之标准5.25"光驱架空间
* 节能省电功能1: 有效延长风扇寿命, 出厂默认值高於38度C风扇自动启动或低於38度C自动停止运转
* 节能省电功能2: 出厂默认值為38度C, 各組风扇可於30度C~60度C之間, 各自调整启动风扇溫度設定
* 节能省电功能3: 任1组风扇如遇故障状况, 可即刻独立显示故障状况及告警声 (按任1键可停止告警声)
* 节能省电功能4: 节能省电装置出厂默认值为摄氏度显示, 亦可转换成华式度显示 (按C/F键即可转换)



25-35-BK

5.25" 3.5" 2.5" multiple HDD bracket
* 独特设计, 1个5.25"光驱位空间可兼容安装1颗3.5"硬盘
* 或者1个3.5"硬盘位空间可兼容安装2颗2.5"硬盘
* 可兼容2颗7mm高度之2.5"硬盘
* 可兼容2颗9.5mm高度之2.5"硬盘
* 可兼容2颗12.5mm高度之2.5"硬盘
* 可兼容1颗15mm高度之2.5"硬盘
* 每套单位为双

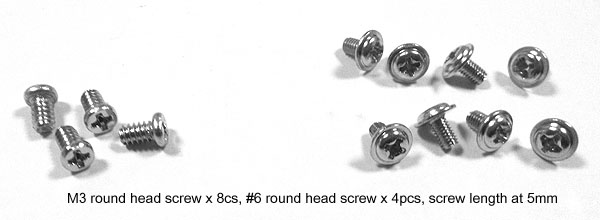

* 零件包明细: 8颗圆头M3螺丝, 4颗圆头#6螺丝
* 安装说明图  三视尺寸图
